CAD如何繪制一個圓錐體



CAD如何繪制一個圓錐體?這一篇文章主要還是介紹CAD立體圖的繪制,今天小編要教給大家的是如何利用CAD繪制一個圓錐立體圖。下面一起來看看詳細的教程吧。




1、首先打開CAD軟件,一般會默認二維繪圖界面,我們先切換到三維繪圖模式。點擊【視圖】》【三維視圖】,選擇【西南等軸測】



2、然后我們點擊CAD菜單欄中的【繪圖】》【實體】》【圓錐體】,在圖形界面上畫一個圓錐體。

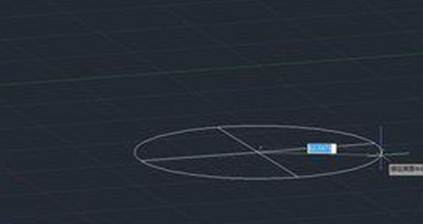

3、然后我們需要選擇圓錐體,底面圓的中心點。單擊確定圓心位置以后,我們需要輸入底面圓的半徑,以此來確定一個唯一的圓。

CAD如何繪制一個圓錐體

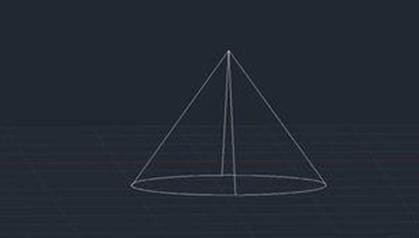

4、然后確定好底面圓以后,最后確定圓錐體的高,點擊確定以后,一個圓錐體就畫好了

CAD如何繪制一個圓錐體

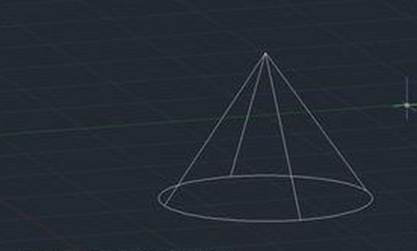

5、轉換一下觀察角度,如圖所示

CAD如何繪制一個圓錐體



以上就是CAD畫圓錐體方法介紹,希望對大家有所幫助。
