CAD怎么繪制鞋柜立面圖？CAD中想要畫一個鞋柜，該怎么繪制鞋柜立面圖呢？這里小編為大家介紹CAD繪制立面圖的方法，不只是鞋柜，同樣適用于繪制其他圖形，下面就來看看詳細的操作教程吧。

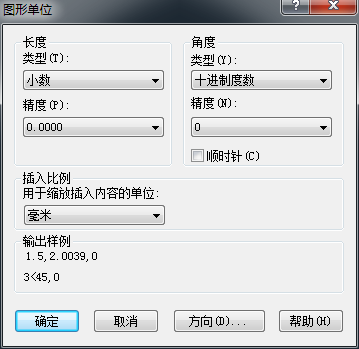

1、打開CAD軟件，選擇格式，再選擇單位命令，將精度改為0，然后確定如圖：

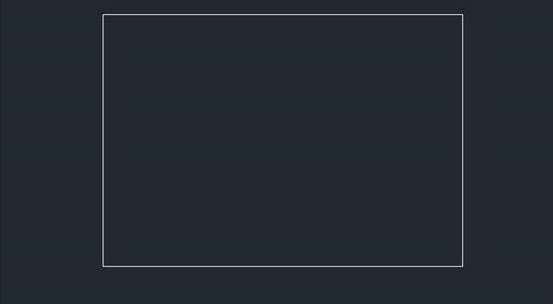

2、接下來繪制，點擊直線任意一點輸入@1000,0

再輸入@700<90

然后輸入@-1000,0

最后c閉合得到如圖：

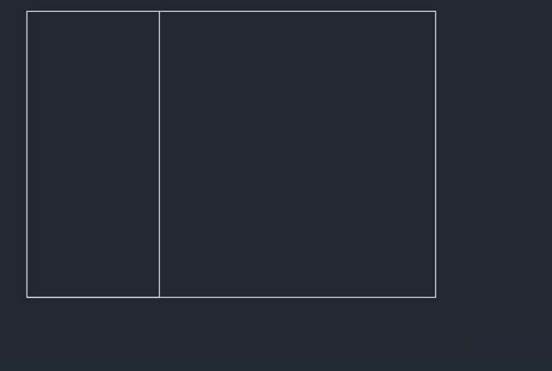

3、設置捕捉模式打開，然后設置你需要的捕捉。繪制內部圖，利用捕捉設置第一個點輸入@324,0，然后網上垂足如圖：

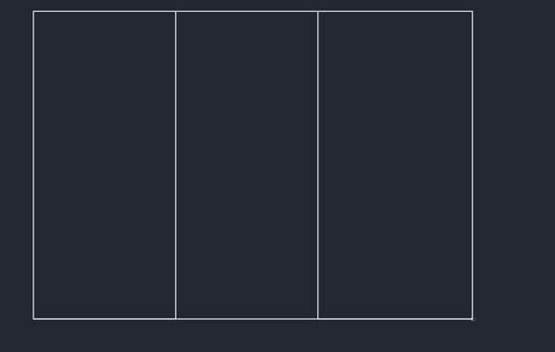

4、接下來從右邊引出點輸入352，然后往上引垂得到如圖：

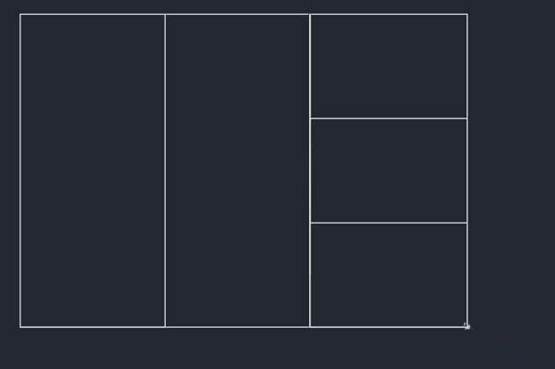

5、通過中點捕捉，得到兩點之間，如圖位置引出線，輸入700/3，在利用兩點之間的中點得到如圖：

6、接下來在工具欄下，新建ucs找到原點，并移動原點

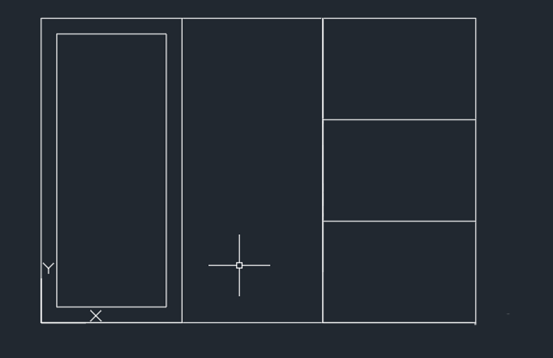

7、接下來，點擊直線輸入36,36回車

輸入@252,0回車

輸入@0,628

輸入@-252,0最后閉合 得到如圖：

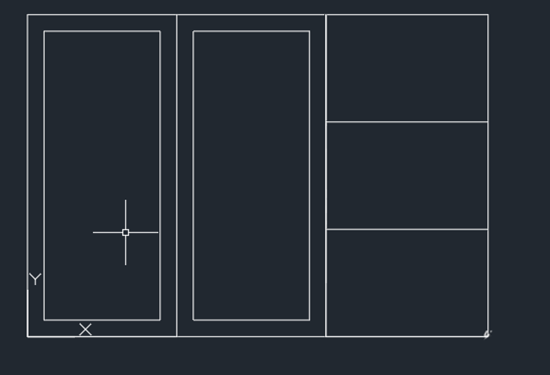

8、接下來輸入360,36回車

輸入@252，0回車

輸入@628<90回車

輸入@-252,0

最后閉合c得到如圖：

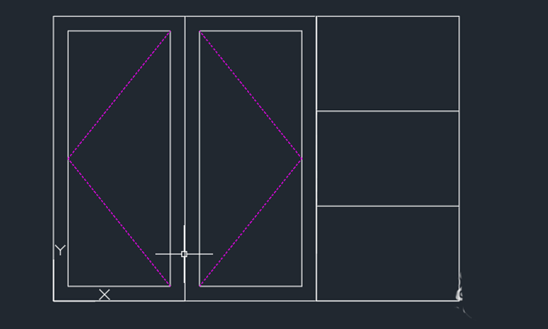

9、選擇如圖線性單擊確定：然后修改顏色，最后通過中點捕捉鞋柜立面圖就好了如圖：

以上就是CAD畫鞋柜立面圖的教程，希望大家喜歡。
