CAD怎么畫減速讓行的交通標志符號

CAD中想要繪制一個減速讓行的交通標志符號，該怎么繪制這個警告牌呢？下面我們就來看看詳細的教程。

1、打開中望CAD2019，新建一個空白的dwg文件。

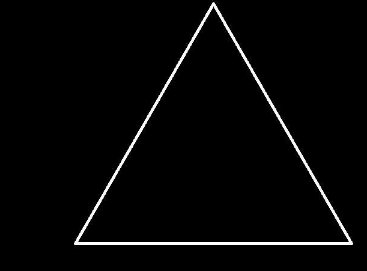

2、點擊左鍵工具欄中的“多邊形”圖標，輸入面數：3，回車，鼠標左鍵在空白區域指定一點為圓心，移動鼠標左鍵，畫一個大小合適的三角形。

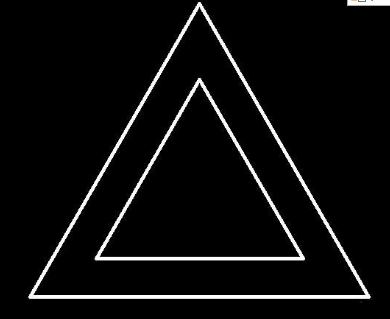

3、如下圖所示，向內偏移20mm。具體步驟：輸入O，回車，輸入偏移距離：20，回車，鼠標左鍵選擇三角形，鼠標左鍵在三角形內點一下。

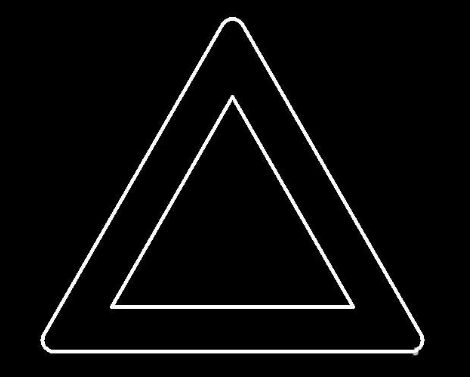

4、如下圖所示，倒圓角。輸入f，回車，輸入r，回車，輸入5，回車，先后對三角形三個角進行倒角操作。

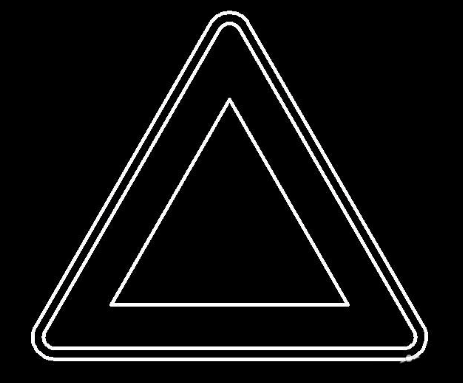

5、如下圖所示，大三角形向外偏移5mm。具體步驟：輸入O，回車，輸入5，回車，鼠標左鍵選擇大三角形，鼠標左鍵在大三角形外點一下。

6、選中所有三角形，紅色框選，在這里將線段的顏色改成紅色。

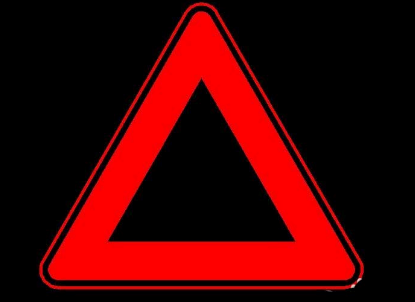

7、如下圖所示，將里面兩個三角形之間填充上紅色。具體步驟：輸入H，回車，出現一個“圖案填充和漸變色”對話框，在對話框中“樣例”一欄選擇“SOLID”，在顏色一欄選擇“紅色”，添加邊界的時候注意：在里面兩個三角形之間點一下鼠標左鍵就可以了，然后回車，最后“確定”就可以了。

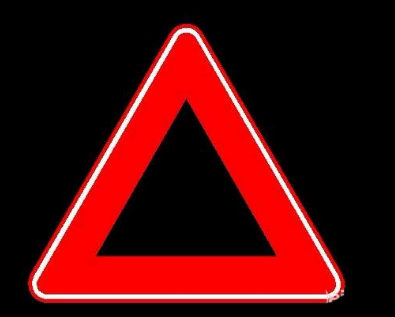

8、如下圖所示，重復第7步操作，有兩點要改：顏色一欄選擇“白色”，邊界選擇為最外面三角形與中間三角形之前。

9、如下圖所示，重復第7步操作，將最里面那個小三角形填充成白色。

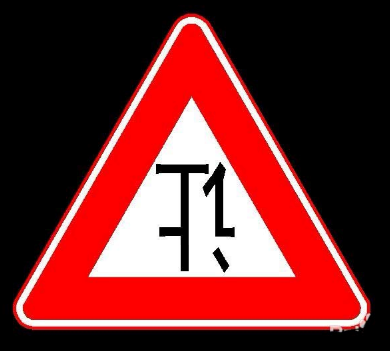

10、如下圖所示，輸入“t”，回車，輸入“讓”，確定，輸入“ro”，回車，鼠標左鍵選中文字，回車，鼠標左鍵指定旋轉中心點，移動鼠標將文字旋轉180度，輸入“m”，回車，鼠標左鍵選中文字，回車，鼠標左鍵選中基點，移動鼠標將文字放置到三角形中間合適位置。

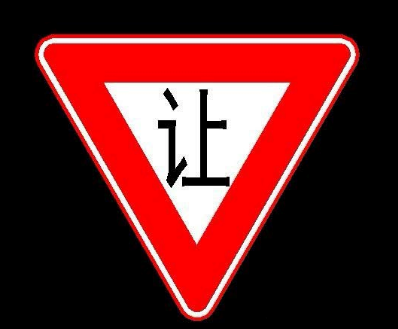

11、如下圖所示，將整個圖案旋轉180度。具體操作：輸入“RO”，回車，鼠標左鍵選中整個圖案，回車，鼠標左鍵指定選中中心，移動鼠標將圖案整個旋轉180度。

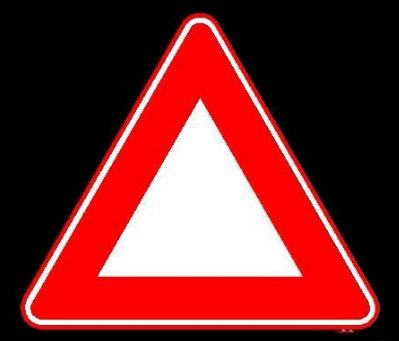

至此，完成以上所有操作，這個“減速讓行”交通標志符號就畫好了。
