CAD如何等分線段
在CAD應用中,很多時候需要對一條線段進行等距或者等長分段,以方便在等分點上繪制圖形。如果僅僅是分成兩段,還能利用捕捉中點的方法繪圖,但如果分成多段的話,應該怎么繪制圖形呢?請閱讀下文。
一、等距分段:

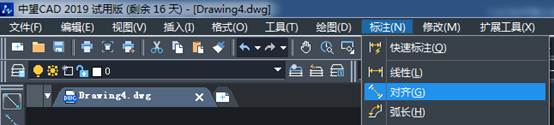

1.點擊標注,對齊:

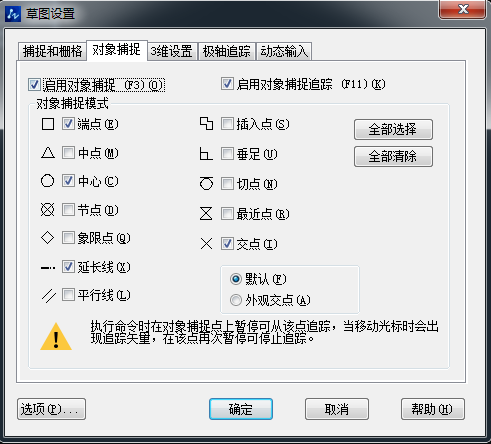

2.右擊下方狀態欄上的 對象捕捉,然后點擊設置
3.如下圖所示,勾選相應的參數,然后點擊確定 :
4.點擊線段的兩個端點,然后向一側拖拽,再點擊,即可顯示出當前線段的長度
5.直接輸入命令 me后,按回車,或者點擊空格,即可執行等距分段功能。
6.選擇要分段的線段后,按鍵盤上的Ctrl+回車,即可確認選擇。
7.輸入要分段的距離,如300,按回車或者空格確認輸入。

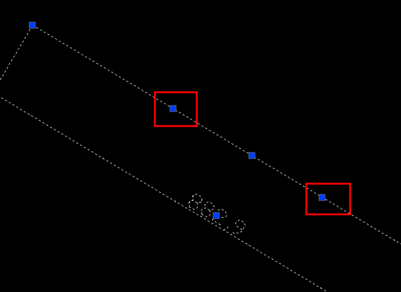

8.選取整個線段,即可發現在線段所在的位置,出現另外的兩個點。這兩個點,即是當前線段的等距分點:
二、等長分段:
1.要對線段等長分段的話,直接輸入命令 div,或者點擊 繪圖,點,定數分段:
2.選擇要分段的線段,并按鍵盤上的 Ctrl+回車確認選擇。
3.輸入要分段的數,如3,按回車或者空格確認輸入。

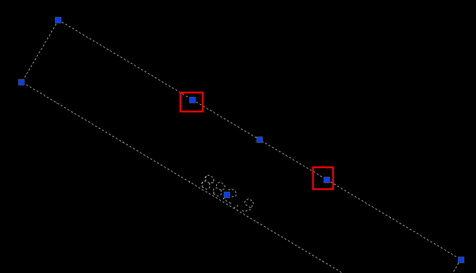

4.選擇整個線段,即可發現在線段所在的線條上,多出兩個點,即當前線段的3等分端點:
三、查找分段點:

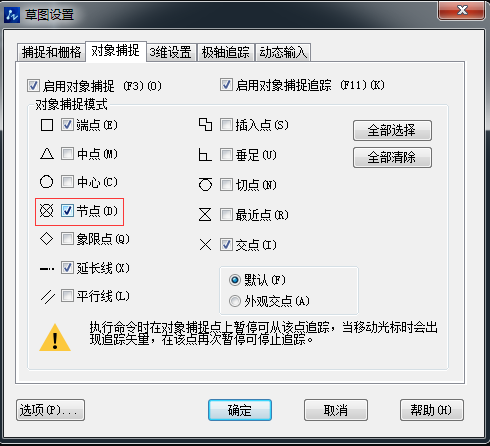

1.要查找分段點,先選擇一個繪圖工具,如直線,然后右擊 對象捕捉,然后選擇 設置。如下設置之后,點擊 確定 :

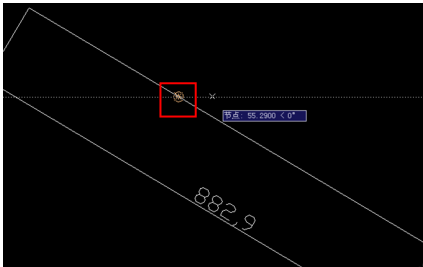

2.鼠標指針靠近分端點的時候,會在分段點上出現交叉的黃色圖標提示。繼續靠近該端點,當該端點被黃色的圓圈包圍的時候,則表示此時點擊左鍵,即可選擇當前端點作為起始點:

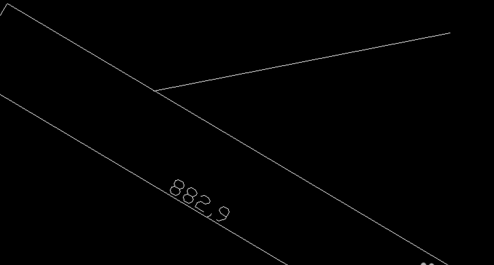

3.如下圖所示,在該端點繪制一條線段:
注意:如果要刪除分段點,需要將線段換到另一個圖層,然后隱藏該圖層,再選擇刪除端點即可。歡迎關注下方中望CAD公眾號,更多資訊等你來!
