CAD怎么快捷繪制中國結效果的圖形？
CAD怎么快捷繪制中國結效果的圖形？ CAD中想要繪制一個簡單的中國結圖形，該怎么繪制這個圖形呢？下面小編就為大家詳細介紹繪制的教程，需要的朋友可以參考下
1、首先，正常打開中望CAD2019版軟件
2、畫兩個相距100，直徑為10的圓，并將兩圓用切線相連

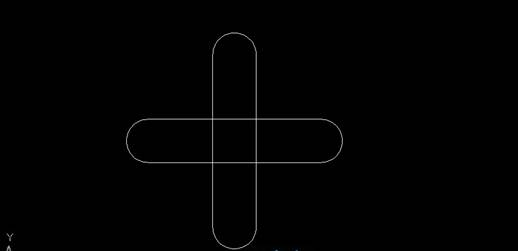

3、復制剛才繪制的圖形，并旋轉相交成垂直放置
4、執行偏移命令，將圖形向外偏移10的位置，連續偏移4個

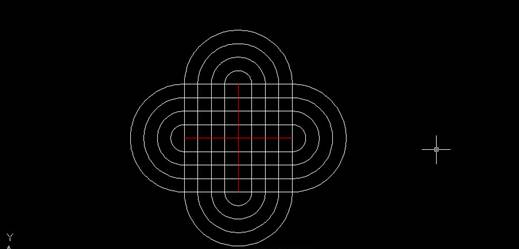

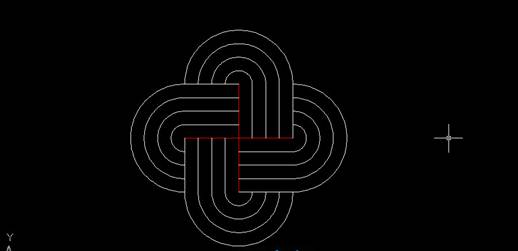

5、用直線將圖形的中點相互連接，并使用剪切工具修剪多余的線條

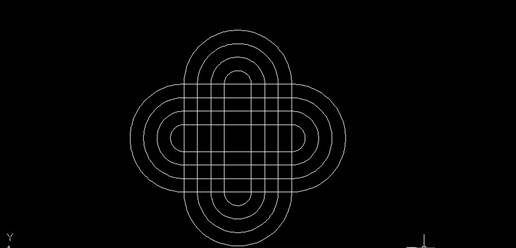

6、最后，借助填充功能將各個區域著色展示，得到最后的圖形效果
以上就是使用中望CAD繪制中國結的教程，希望對大家有幫助！
