如何解決CAD對齊命令后線變都成空心的問題

在CAD中用al(align)對齊命令，有時候會發現對齊后的線變成了空心的線，想要match一下結果仍舊沒有任何變化，小編接下來下跟大家分享一下解決這個問題的方法步驟.

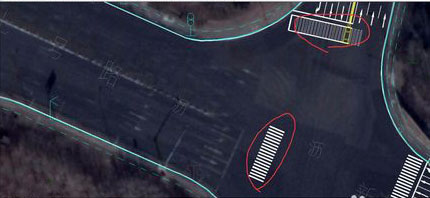

1、首先,我們回顧一下出現問題的操作，使用al命令，選擇兩個對齊點

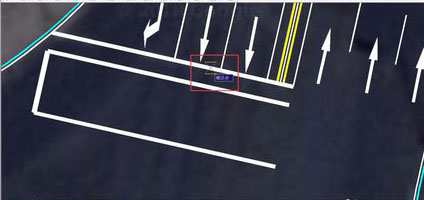

2、然后，按enter鍵后，會發現，原來的粗線變成了空心的矩形

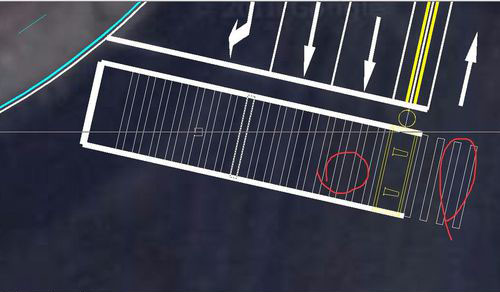

3、現在對比一下，操作前和操作后的線型，操作前是實心大粗線，操作后是空心矩形框，match命令也不好用

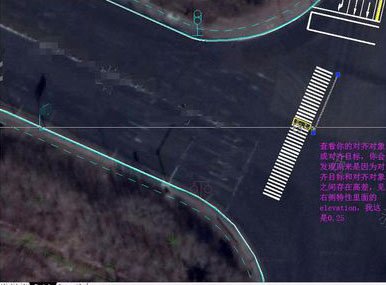

4、這時候要注意的問題不是撤銷后再重復一遍al操作，而是要考慮你的對齊目標或者對齊對象，二者之間存在高差，即圖片右側特性里面的elevation這一下，在這里我們可以看到這一條線是有0.25米的高差的，把兩個高程設為相同值

5、再次使用對齊命令會發現，問題解決了。
