CAD如何倒角和輸入尺寸倒角

CAD倒角的方法有很多種，那么怎么用輸入尺寸來倒角？接下來小編就為大家講解一下具體方法

1、首先,打開中望CAD軟件,并且打開要倒角的圖形文件.現在要給直角位倒角,需要倒的角尺寸為C3X45度

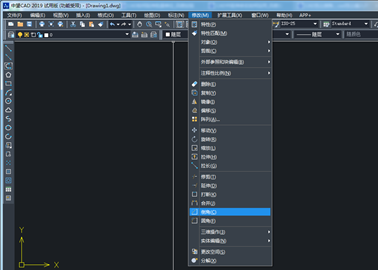

2、點擊”修改”菜單中的下拉菜單內的“倒角”

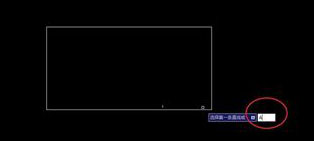

3、則會出現對話框“輸入第一直線或”，然后選擇角度，輸入"A"并按確定

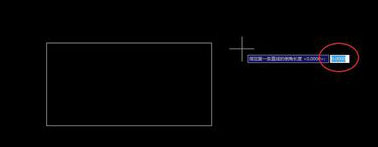

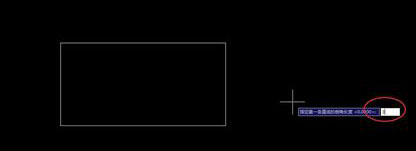

4、接著出現對話框“指定第一條直線的倒角長度”，直接輸入“3”，并確定

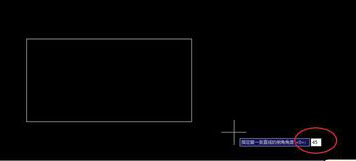

5、接著出現對話框“輸入第一條直線的倒角角度”，輸入“45"并按確定

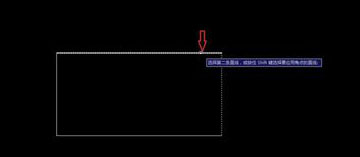

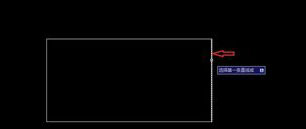

6、然后回到畫圖界面，點擊選擇要倒角的第一條線，再選第二條線，最后點擊確定

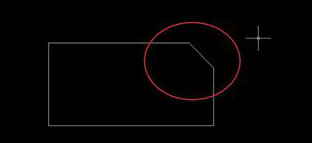

7、這樣倒角就完成了，接著看一下圖，就會出現了修改后的角位

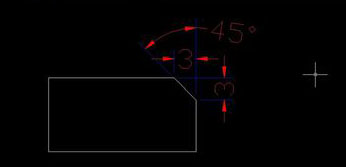

8、最后測量驗證一下,點擊線性標注,查看數據。
