CAD如何測量不規則圖形的面積
CAD如何測量不規則圖形的面積, CAD進行繪圖后,可能需要對圖形進行面積測算的操作,下面小編帶大家一起來看看方法。。

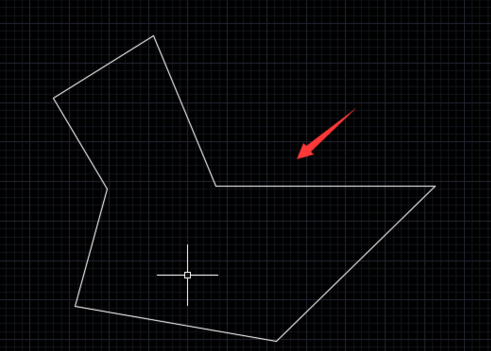

打開CAD,進入CAD的操作界面。在界面內選擇直線命令,繪圖區里繪制一個圖形:
接著在工具區里找到實用工具的選項,找到測量的選項.點擊,然后在其子級菜單里找到面積選項.

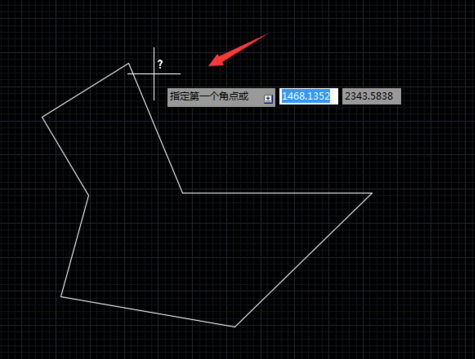

點擊,提示我們指定第一點

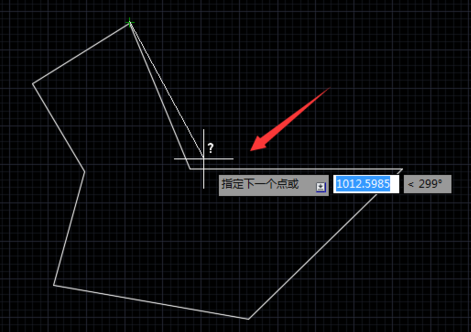

指定第一點后會繼續提示我們指定下一點

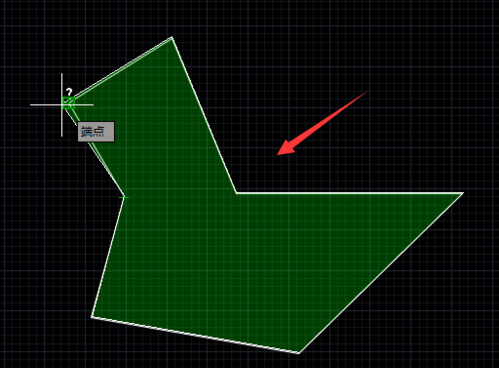

按照操作依次指定下一點,當指定到最后一點時,可以發現我們的圖形被綠色填充了;

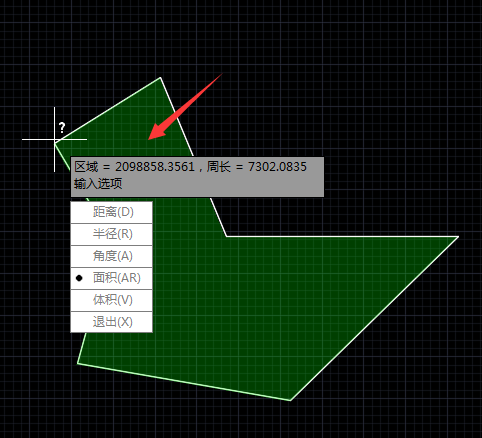

按下回車鍵,可以看到所繪制的面積就測量出來了
