今天小編給大家介紹一下在CAD軟件中怎么使用直線命令來繪制臺階，詳細步驟如下
方法/步驟

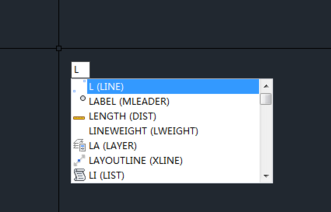

1. 打開CAD軟件在界面上進行繪制，在模型空間上輸入快捷命令L直線來繪制，如圖：

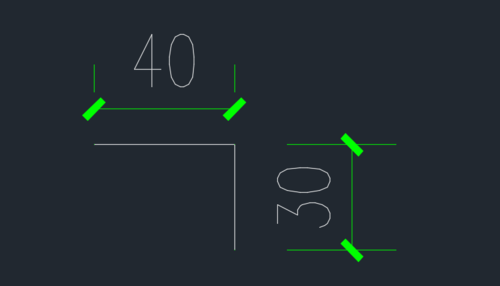

2.我們這里要先對臺階的屬性進行一個設置，假設臺階的寬為40cm，高30cm

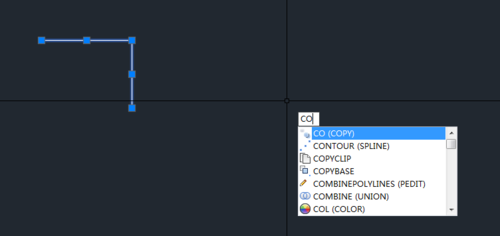

3.接著通過步驟的選擇，使用co復制命令，以橫線左邊點為捕捉點進行復制，豎線下邊點進行自動捕捉粘貼，如下圖所示。
過程如下圖所示。

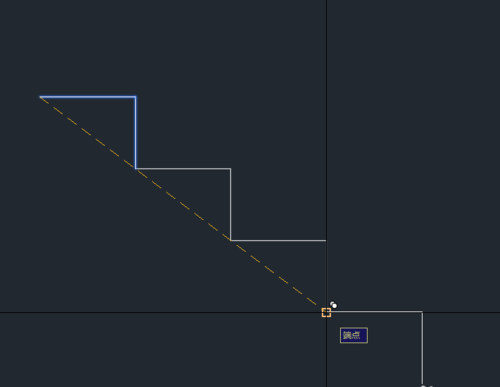

4.最終的效果如圖所示。
