在CAD中,究竟該如果調整繪圖區左下方顯示坐標的框呢?
下面來看看具體的例子:

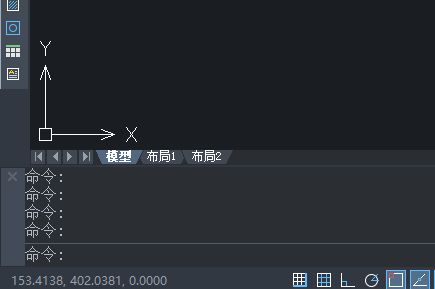

1、首先,大家打開中望CAD軟件,可以看到左下方里顯示坐標的框

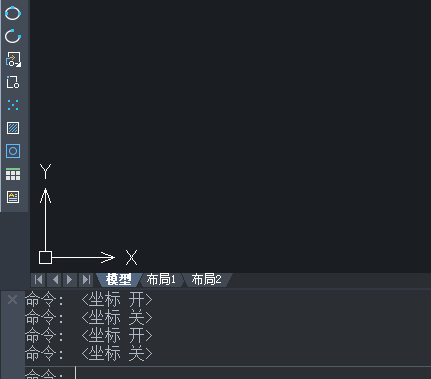

2、按F6鍵就可以快捷進行開與關的切換

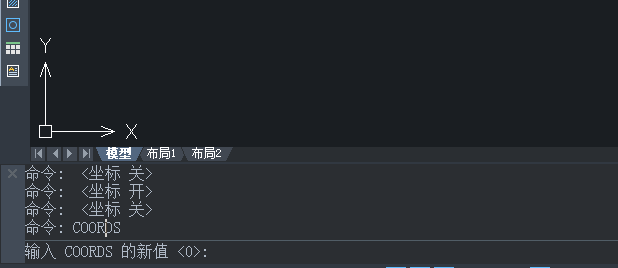

3、或者可以修改CAD中的COORDS的系統變量,COORDS系統變量的默認值為0,可以將它改成1或者2
4、根據需要調整系統變量的值
1)當系統變量為0的時候,表示在指定點時更新狀態欄上的坐標
2)當系統變量為1的時候,表示連續更新絕對坐標
3)當系統變量為2的時候,表示連續更新絕對坐標,且在要求輸入距離和角度時,顯示與最后點的距離和角度
