在CAD中繪制好圖形之后，怎么做才能讓圖形變成塊呢？
下面小編給大家簡單介紹一下把圖形轉換為塊的方法
1、首先，大家打開中望CAD軟件
2、打開繪制好了的圖形文件

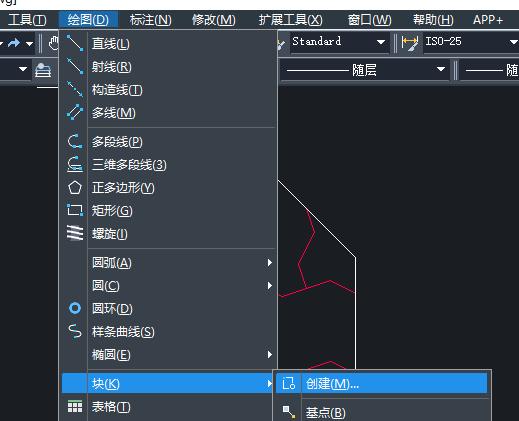

3、點擊菜單欄上的繪圖-塊-創建按鈕，打開“塊定義”的對話框

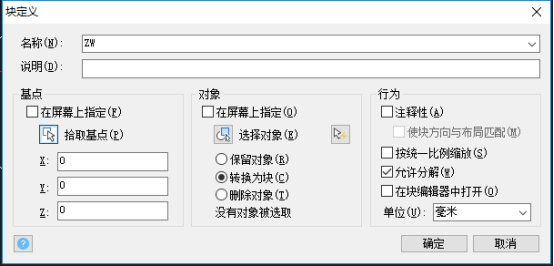

4、在“塊定義”的對話框里，輸入塊的名稱，點擊“拾取點”按鈕

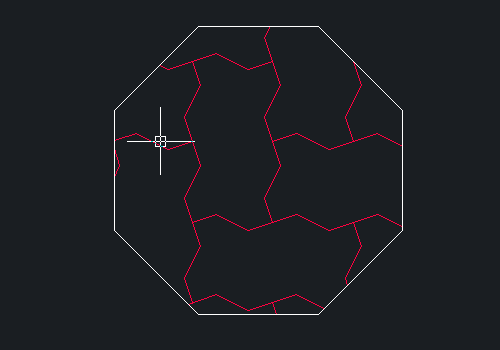

5、在圖形里拾取任意一點，系統會返回到“塊定義” 的對話框，再勾選“選擇對象”和“轉換為塊”的按鈕，然后點擊圖形，再按回車鍵。CAD系統自動返回到“塊定義”的對話框

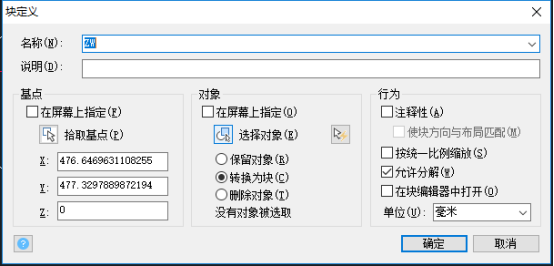

6、在“塊定義”的對話框中，我們可以知道我們選擇圖形的數量，確認無誤后，我們點擊確定按鈕

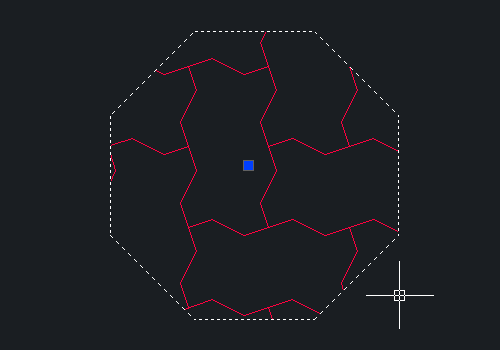

7、最后，圖形就轉換為塊了
