CAD的繪圖界限功能可以標明圖紙的邊界和制圖者的工作區域,可以讓制圖者準確地繪制和輸出圖形,從而避免繪制的圖形超出某一范圍。我們通常用A4紙進行打印,那么如何設置A4圖形界限呢?

下面一起來看具體操作吧

1、 首先,大家打開中望CAD軟件

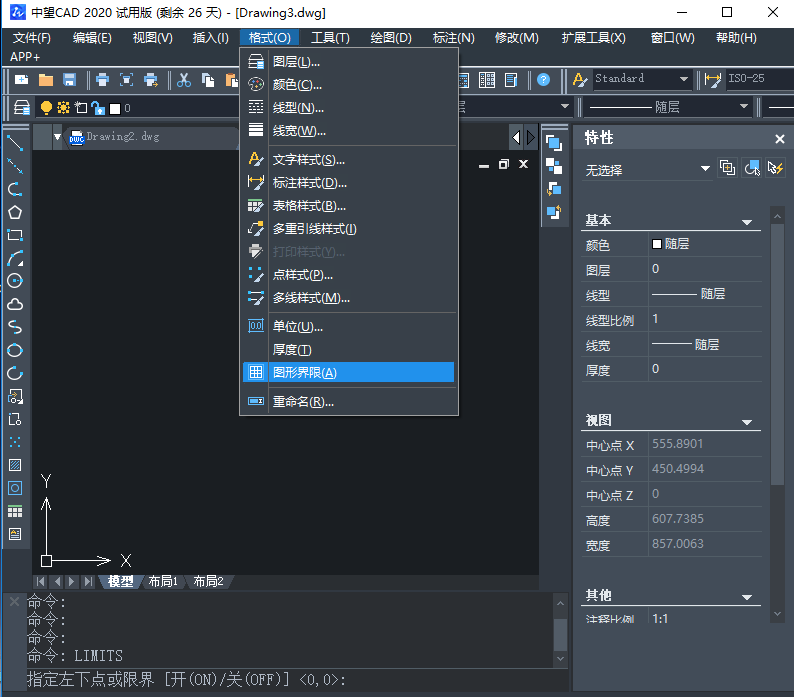

2、 在繪圖區域下方的命令欄輸入“l(fā)imits”命令并回車,或者在最上方菜單欄單擊“格式-圖形界限”

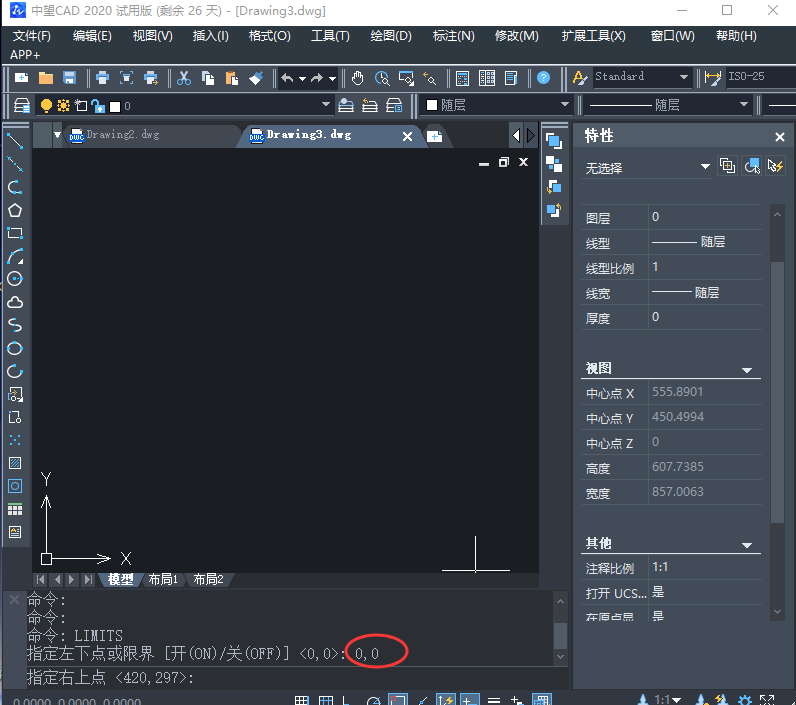

3、 此時命令欄出現“指定下點或限界[開(ON)/關(OFF)]<0,0>:”字樣,在后面輸入“0,0”,并回車,如圖(注意:兩個0之間的逗號為英文輸入法狀態下的逗號)

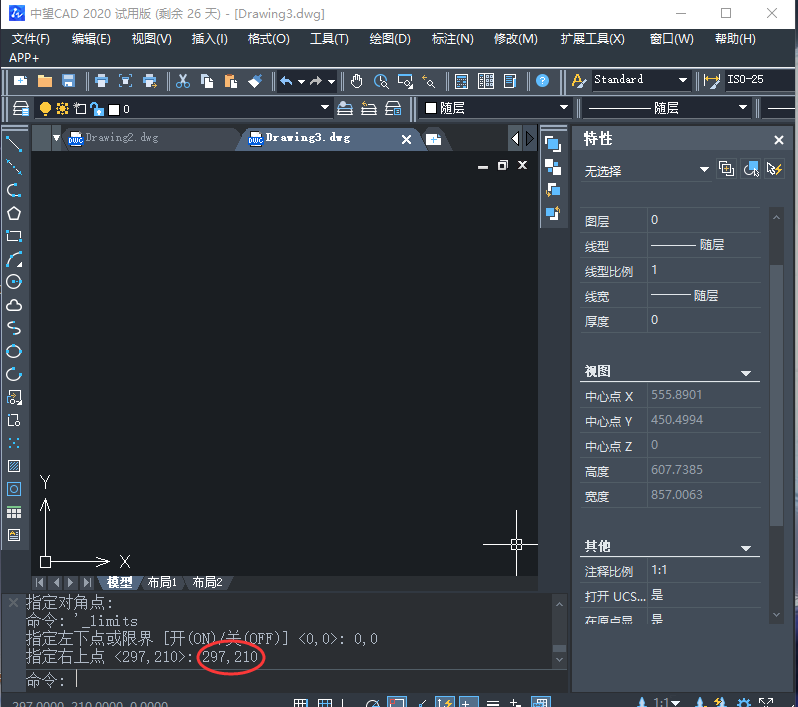

4、 在接下來的命令欄后面輸入A4紙的大小“297,210”,回車,在CAD中圖形界限即可設置完成。
