中望CAD的操作界面是中望CAD顯示、編輯圖形的區域。打開中望CAD后,默認界面為二維草圖與注釋,界面包括功能區、繪圖區、命令欄、狀態欄、十字光標、坐標系圖標、布局標簽、標題欄和快速訪問工具欄等。 本節介紹基本的操作界面設置方法。

設置菜單欄

操作步驟:

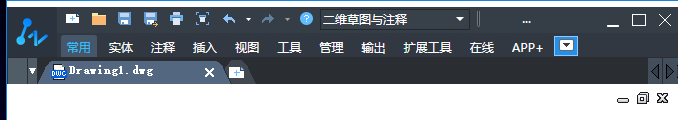

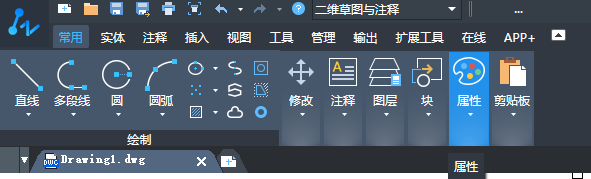

1、 在CAD上方有一個三角形按鈕1.png ,單擊這個按鈕可以隱藏或顯示菜單

2、 三角形向上為顯示菜單欄




3、 三角形向下為隱藏菜單欄


設置工具欄

有時候打開CAD軟件,工具欄會隱藏掉,此時就需要我們進行一些操作將它們調出來。

操作步驟:

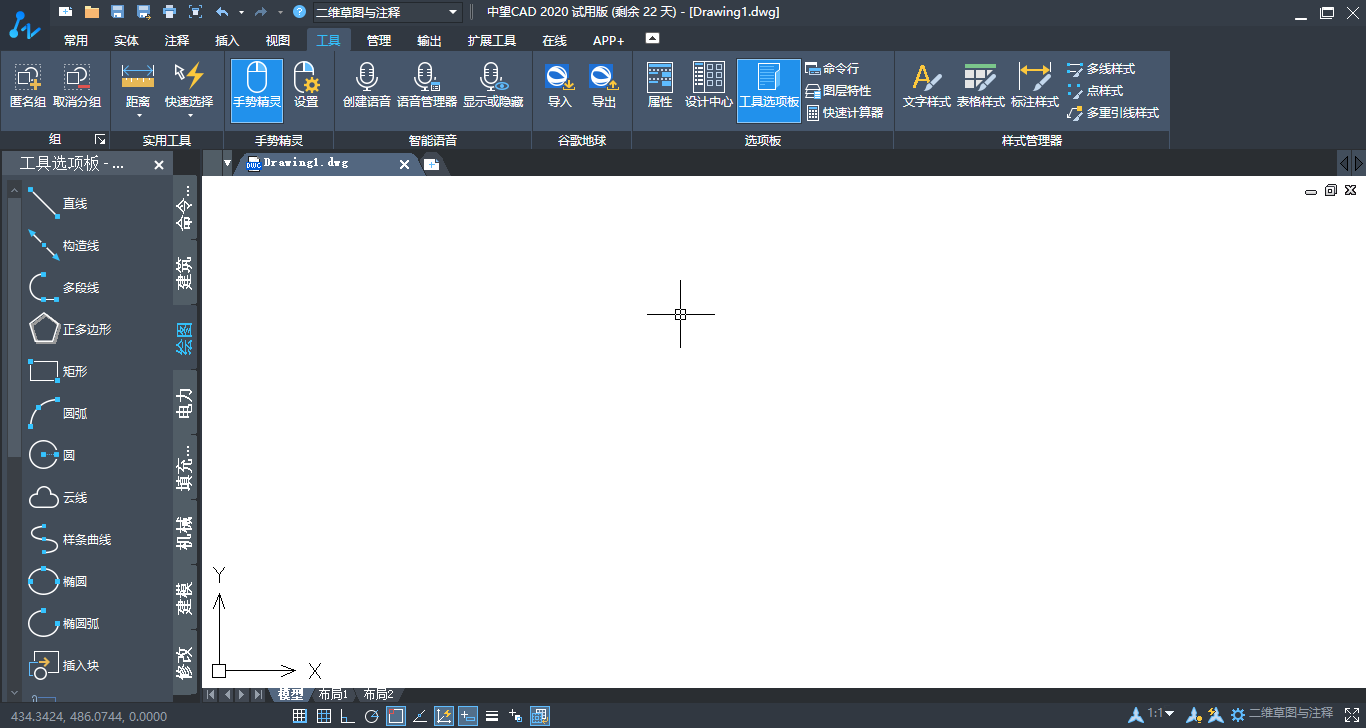

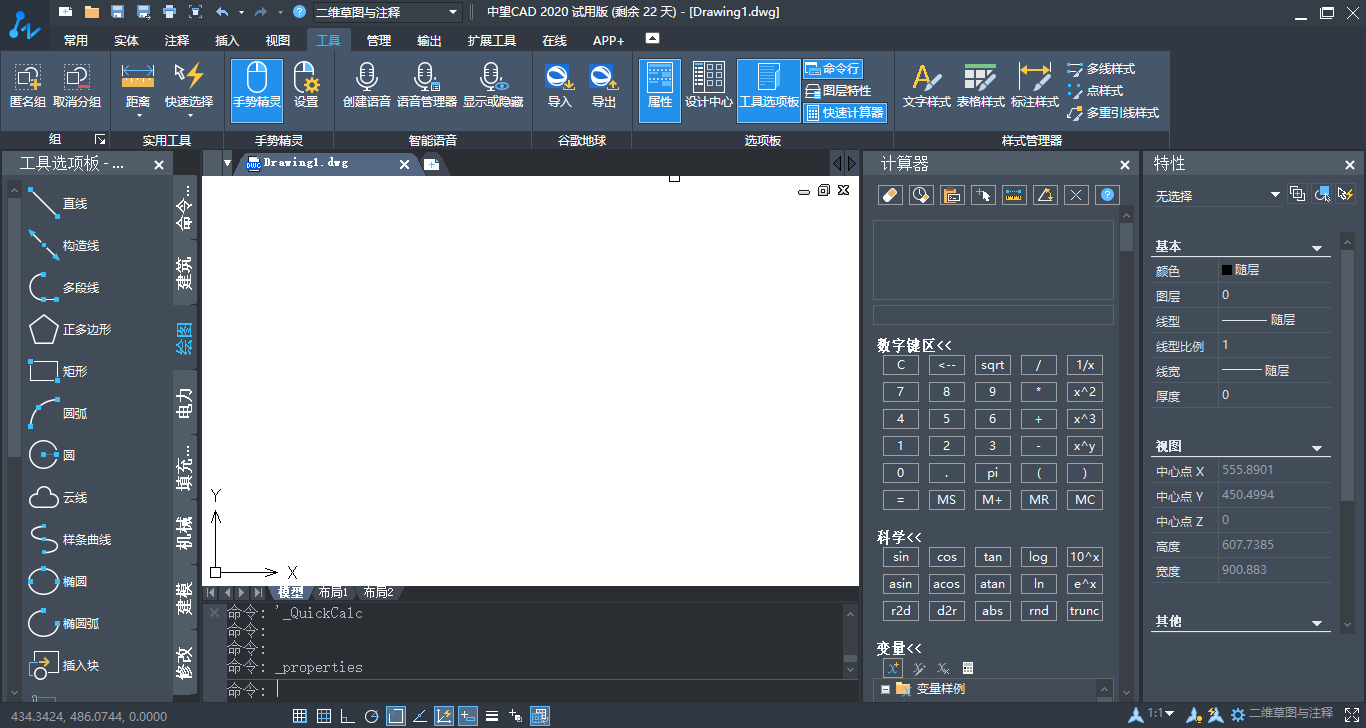

1、 選擇“菜單欄-工具-選項版”,單擊屬性/工具選項板/快速計算器等,在繪圖界面就會顯示出相應的工具欄了(菜單欄中高亮的部分為已打開的工具欄)


2、 同樣,再次單擊屬性/工具選項板/快速計算器等,工具欄即可隱藏


設置光標大小

操作步驟:

1、 在繪圖區域中單擊鼠標右鍵,在彈出的對話框中選擇“選項”命令

2、 在“選項“對話框中選擇”顯示“選項卡,在”十字光標大小“框(CAD軟件光標大小默認為繪圖區的5%)中直接輸入數值或者直接拖動文本框后面的滑塊即可。


另外,還可以在命令欄直接輸入CURSORSIZE命令修改其大小,操作如下:



推薦閱讀:CAD如何設置明界面
