在CAD繪制多線的時候，大家知道如何畫出不同顏色的多線嗎？ 今天小編給大家簡單介紹一下繪制不同顏色多線的方法
1、首先，打開我們的中望CAD軟件

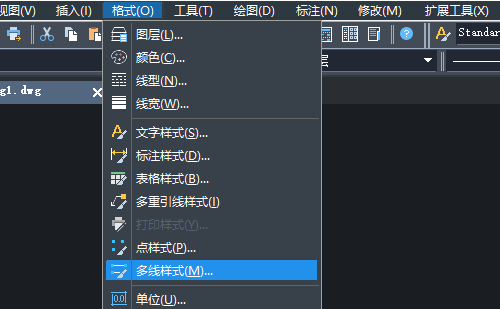

2、點擊界面菜單欄的“格式”-“多線樣式”的按鈕

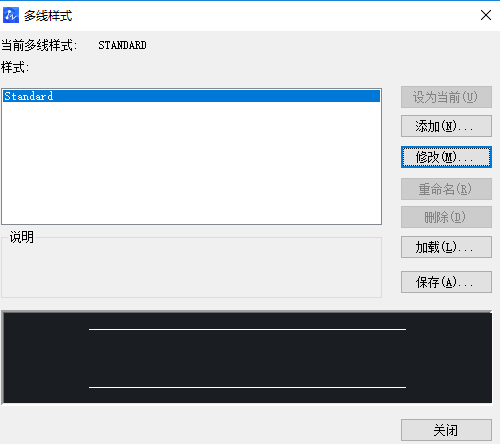

3、CAD軟件會自動彈出“多線樣式”的對話框，我們點擊“修改”按鈕

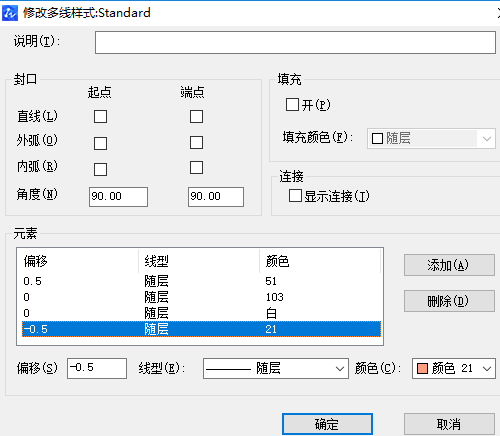

4、選中我們的線型或者點擊“添加”按鈕增加線型，設置相關數值之后選擇所需要的線型顏色，給多種線型設置不同的顏色，設置好之后，點擊“確定”按鈕

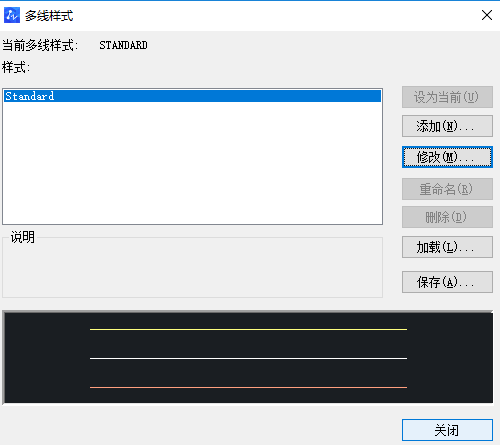

5、自動返回到“多線樣式”的對話框里，我們可以看到多線的幾個顏色

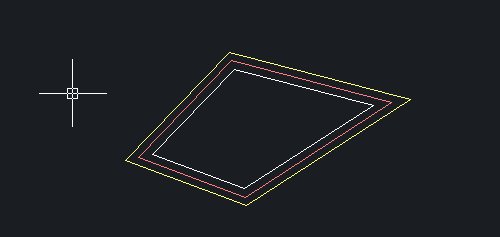

6、點擊界面菜單欄的“繪圖”-“多線”按鈕或者直接在在命令行里輸入“ML”，就可以繪制出不同顏色的多線了
