CAD軟件中的角度標注默認是以度數為單位的,例如52.97°,而在實際應用過程中,我們有時候需要精確到度分秒的,那么在CAD中如何修改默認角度標注精度呢?

下面就來跟小編一起學習一下吧

1、 首先,大家打開中望CAD軟件

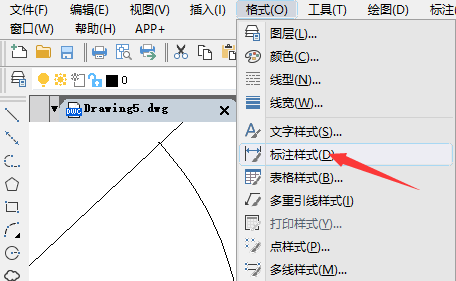

2、 在界面上方菜單欄中點擊【格式】,在下拉列表中選擇【標注樣式】按鈕

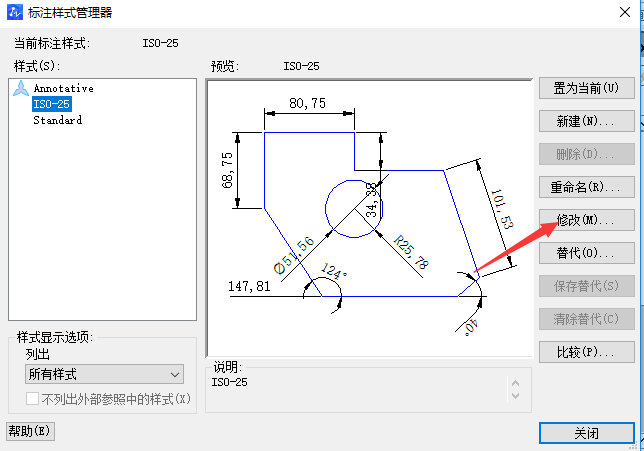

3、 在彈出的【標注樣式管理器】對話框中點擊“修改”按鈕

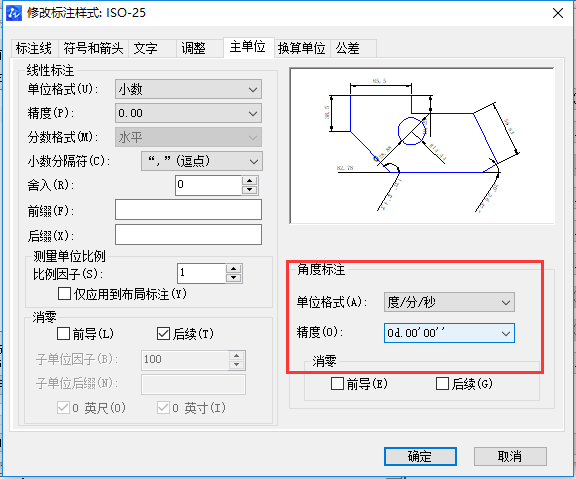

4、 此時CAD軟件的界面彈出【修改標注樣式】對話框,在【角度標注】選項組中進行角度標注精度的修改:其中單位格式選擇“度/分/秒”,精度選擇Od.00’00’’


 5、 點擊【確定】,然后關閉【標注樣式管理器】對話框,角度標注的精度就變?yōu)槎?分/秒模式了
