在使用CAD繪圖的時候,我們可能會需要按照一定的比例將圖形進行縮放,今天介紹一個簡單的圖形縮放方法。
1、 首先,大家打開CAD軟件

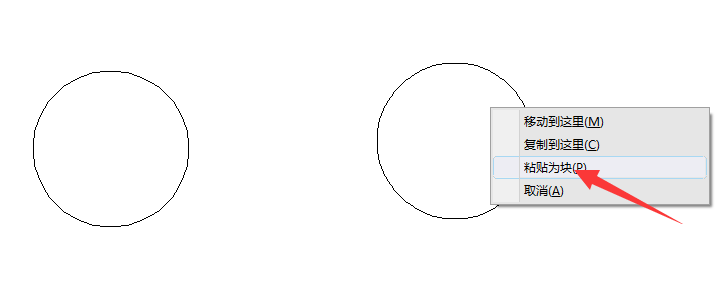

2、 將要縮放的圖形保存為塊,可以鼠標右鍵拖動圖形粘貼為塊

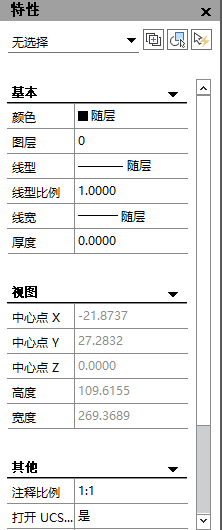

3、 點擊【修改】-【特性】按鈕,打開【特性】選項板

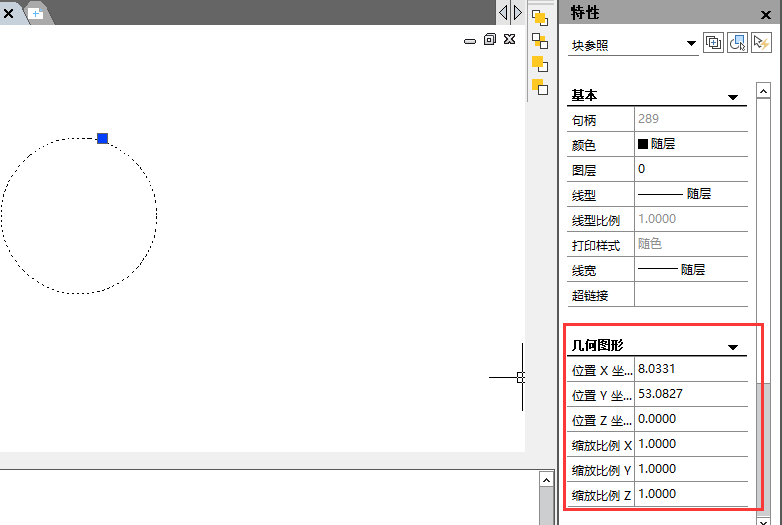

4、 在CAD中用鼠標框選需要縮放的圖形,此時【特性】選項板顯示如圖
5、 在縮放比例X/Y/Z后面的文本框中直接輸入縮放比例(Z軸在三維視圖中顯示,這里以二維圖形為例)
(1) 如果XY縮放比例相等,則是等比縮放

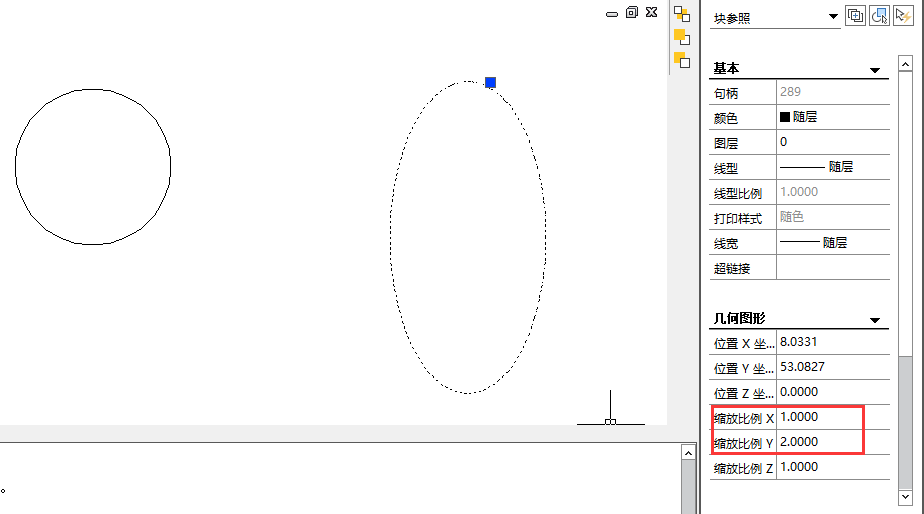

(2) 如果XY縮放比例不一樣,則是不等比縮放
