在使用CAD繪圖的過程中,我們有時需要用直線將一些節點連接起來,但難以直接選取自己需要的節點,這時候怎么操作呢? 下面就以繪制棘輪為例,一起學習以下吧。
1、 首先,大家打開中望CAD軟件

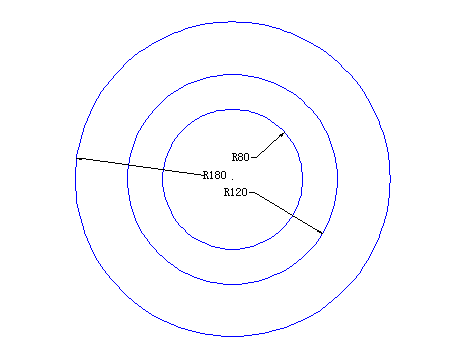

2、 在繪圖區域繪制如下基本圖形
3、 使用“定數等分”命令,將外面的兩個大圓分成12等份:單擊菜單欄【繪圖】按鈕,選擇【點】-【定數等分】命令,命令欄的輸入操作如下:

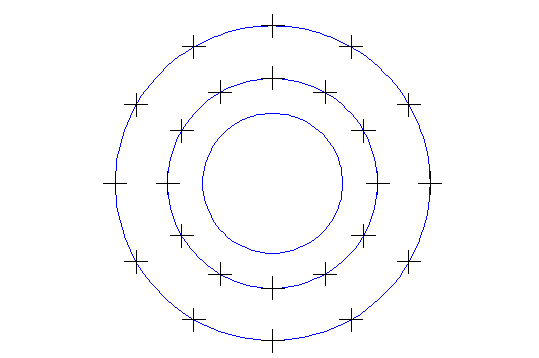

4、 重復執行【定數等分】命令,將中間的圓也分成12等份,得到下圖

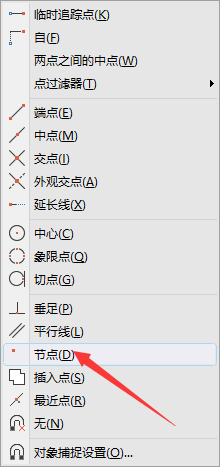

5、 利用直線命令,將兩個圓之間等分的點依次連接起來:點擊【直線】按鈕,在選取連接點之前,按住Ctrl鍵,同時單擊鼠標右鍵,在彈出的對話框中選擇“節點”,然后選取連接的起點

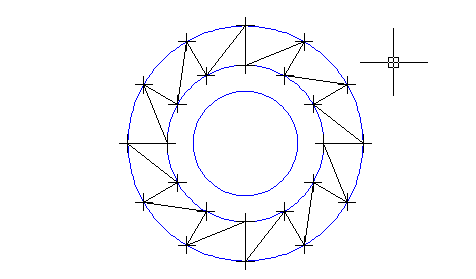

6、 之后依次按步驟5的方法選取節點并連接,即可得到下圖

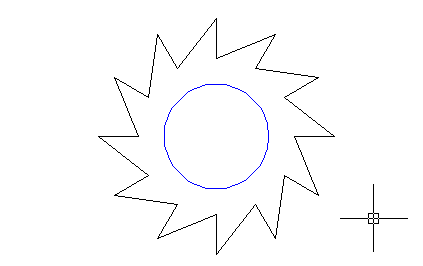

7、 然后去掉多余的線段,CAD中棘輪就繪制好了
