CAD的旋轉命令時以指定點為中心點將圖形對象旋轉一定的角度而得到新的圖形，但圖形形狀大小不變。下面就以繪制爐燈為例熟悉旋轉命令的操作方法。
1、 首先，大家打開中望CAD軟件

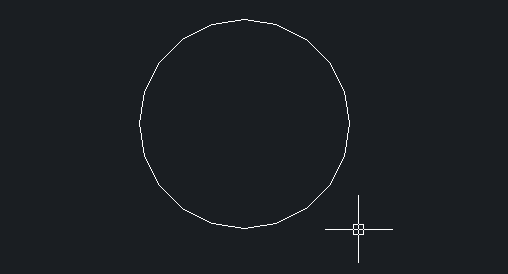

2、 點擊【繪圖】-【圓】按鈕，在繪圖區域空白處合適位置繪制一個半徑為5的圓

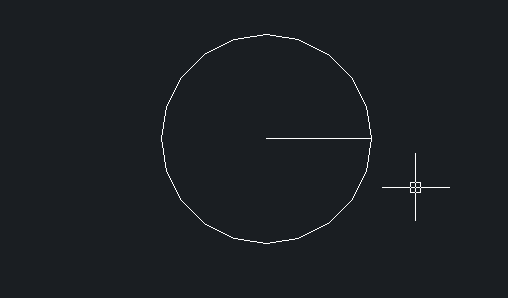

3、 點擊【繪圖】-【直線】按鈕，以圓心為起點繪制一條長度為5的直線

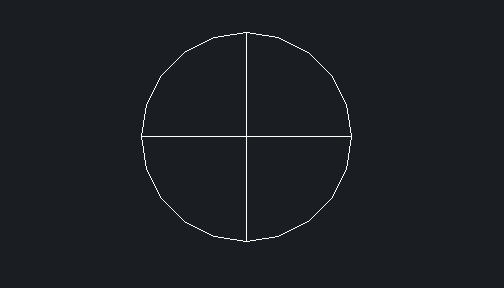

4、 重復【直線】命令，繪制另外三條正交的直線

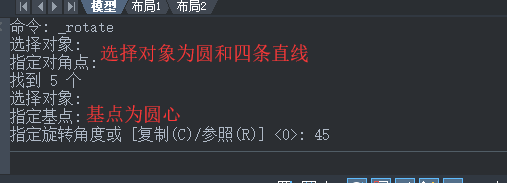

5、 點擊【修改】-【旋轉】命令，選擇圓以及四條直線為旋轉對象，輸入旋轉角度為45°，命令窗口顯示操作如下：

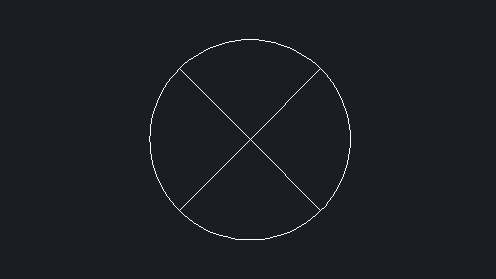

6、 最后在CAD中爐燈的圖形就繪制好了
