當文字與圖形都被創建成塊的情況下,如何在不分解塊的前提下改變文字塊的角度呢?

接下來,小編就來給大家講解一下如何快速地修改塊文字的角度

1、首先,大家打開中望CAD軟件

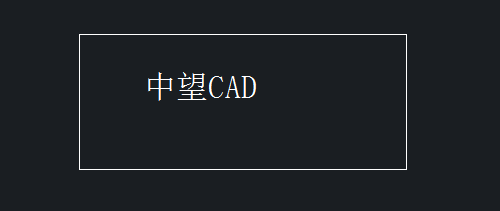

2、如下圖所示,圖紙中的文字與矩形都已經被創建成了塊

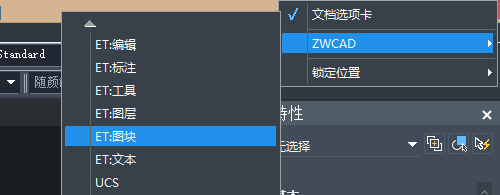

3、我們使用鼠標右鍵點擊CAD軟件上方界面的空白處位置,再點擊“ZWCAD”彈出列表,我們選擇“圖塊”選項

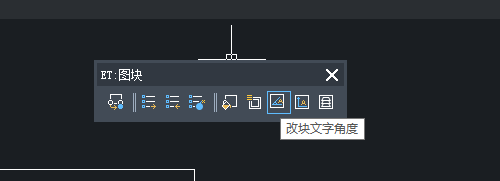

4、再點擊“改塊文字角度”的按鈕


5、根據命令行出現的指示完成相應的操作,選定文字對象


6、輸入新文字角度,這里小編輸入了45度,按下空格鍵確認

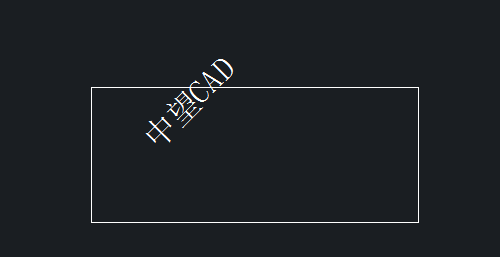

7、執行結果如下圖所示
