今天我們以繪制如圖所示的鉸套為例，熟悉CAD中矩形、多邊形命令，以及偏移和修剪命令的相關操作。
1、 首先，大家打開中望CAD軟件

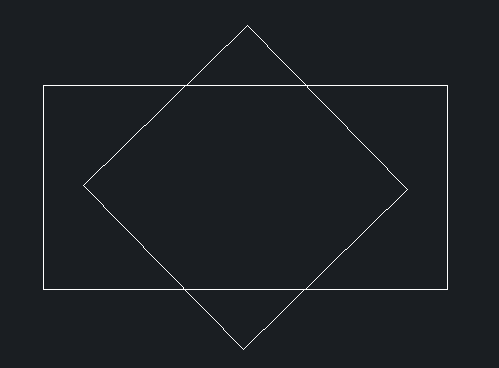

2、 用矩形和多邊形命令繪制如圖所示的草圖

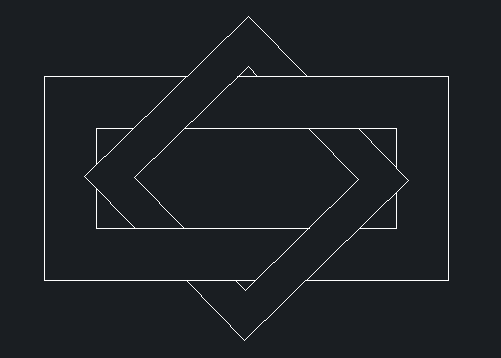

3、 點擊【修改】-【偏移】命令，將四邊形向內偏移

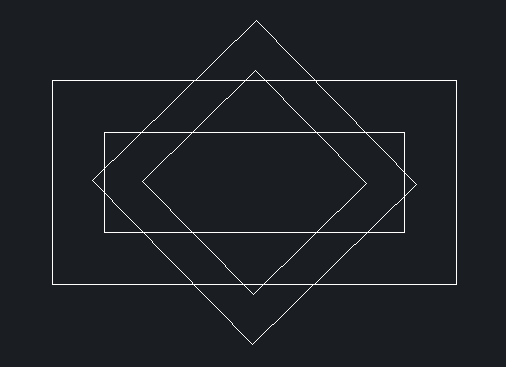

4、 點擊【修改】-【修剪】命令，將多余的線去掉，剪切出層次關系，最后在CAD中繪制的圖形效果如圖：
