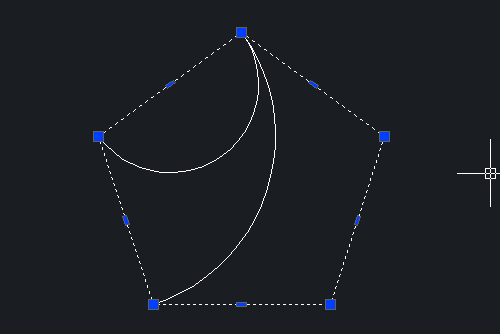

CAD中提供了多種畫圓方法,今天我們來講一講三點畫圓(3P)時,如何精確捕捉各個點。如圖所示,我們需要畫過五邊形的一個角點且與大圓弧相切的圓,那么如何捕捉小圓的第三點垂足呢?


 1、 首先,大家打開中望CAD軟件

 2、 如圖所示,由于五邊形是一個整體,所以五邊形邊的垂足很難捕捉

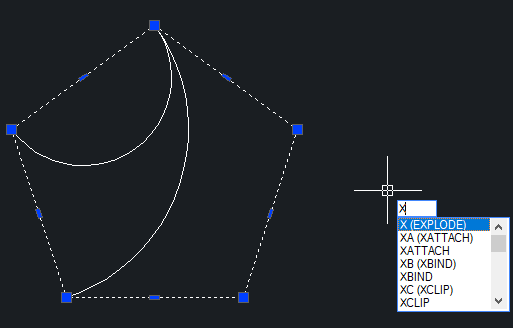

 3、 此時我們可以選中五邊形,然后執行X命令,按回車鍵將五邊形分解


 4、 分解后的五邊形如圖所示

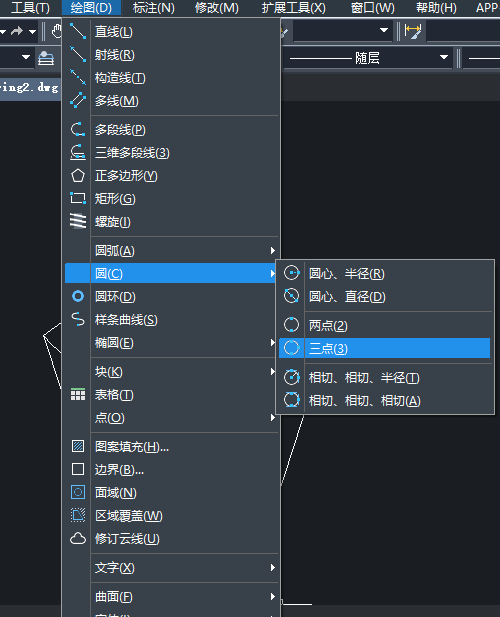

 5、 點擊【繪圖】-【圓】-【三點】按鈕,執行【圓】命令

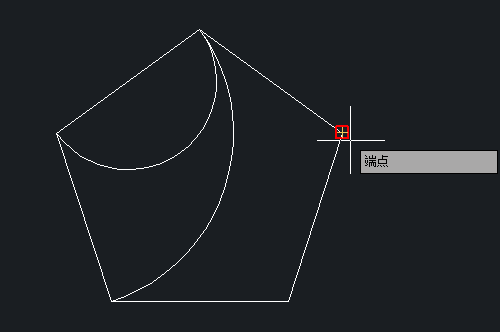

 6、 如圖所示,捕捉五邊形的角點為圓的第一個點

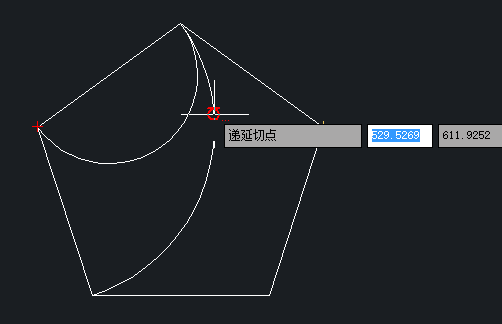

 7、 在捕捉第二點之前,按住shift鍵,同時單擊鼠標右鍵,在彈出的對話框中選擇“切點”,然后在大圓弧上捕捉相切點

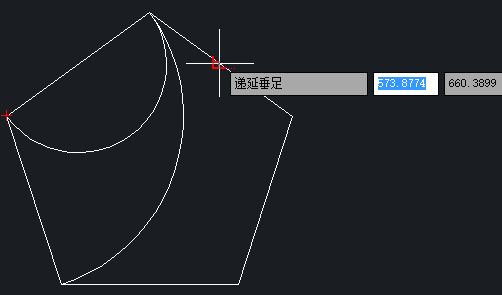

 8、 在捕捉第二點之前,按住shift鍵,同時單擊鼠標右鍵,在彈出的對話框中選擇“垂足”,然后在大圓弧上捕捉垂直

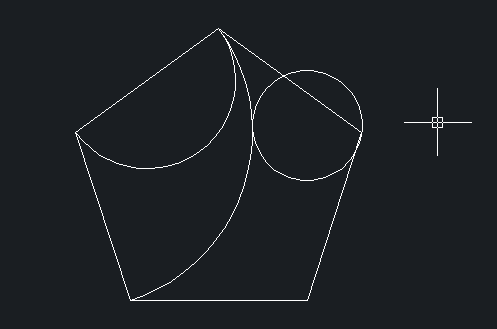

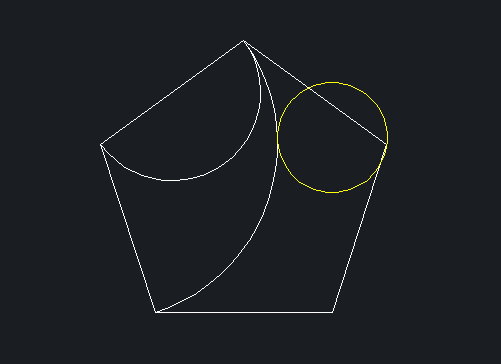

 9、 最后在CAD中就繪制出了如圖所示的圖形
