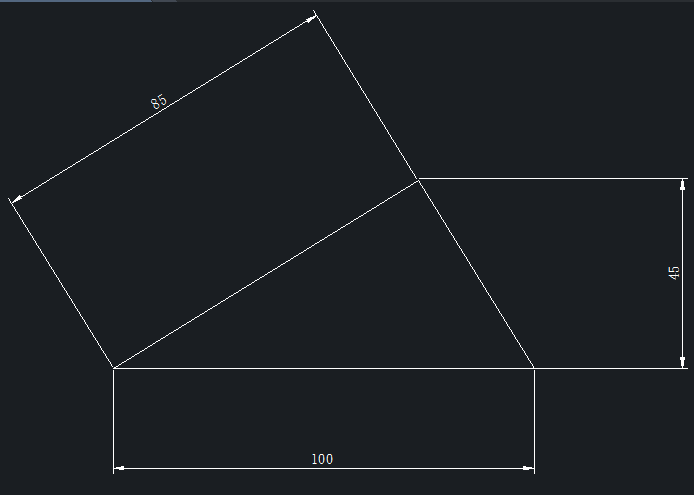

如圖所示,按給定的數據繪制如圖所示的三角形。下面請看具體的繪圖步驟:
1、 首先,大家打開中望CAD軟件

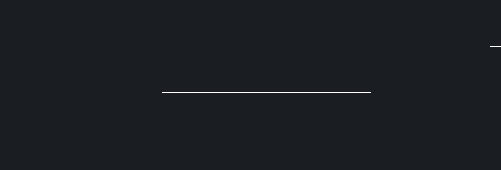

2、 點擊【繪圖】-【直線】按鈕,繪制一條長度為100的水平直線

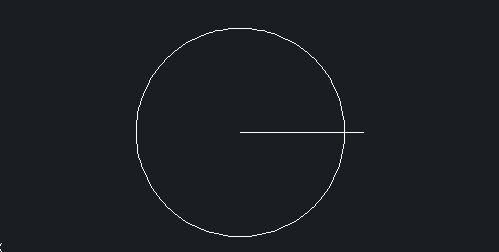

3、 點擊【繪圖】-【圓】按鈕,以水平直線左端點為圓心,繪制一個半徑為85的圓
4、 點擊【修改】-【偏移】按鈕,將水平直線向上偏移45

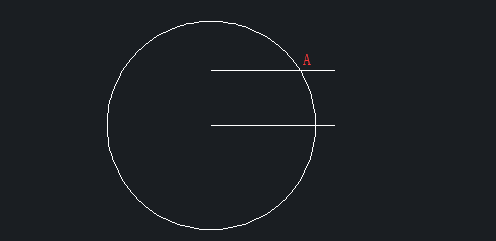

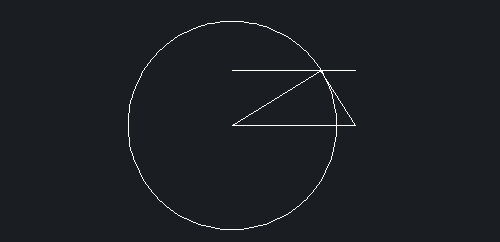

5、 如上圖所示,偏移得到的直線與圓相交于點A,執行【直線】命令,將點A分別與過圓心的水平直線的兩端連接起來,得到下圖:
6、 利用【修剪】命令,去掉多余的輔助線,在CAD中即可得到相應的圖形。
