CAD在機械制圖里有著非常廣泛的應用,今天我們就來學習一下怎么用CAD繪制軸承吧!

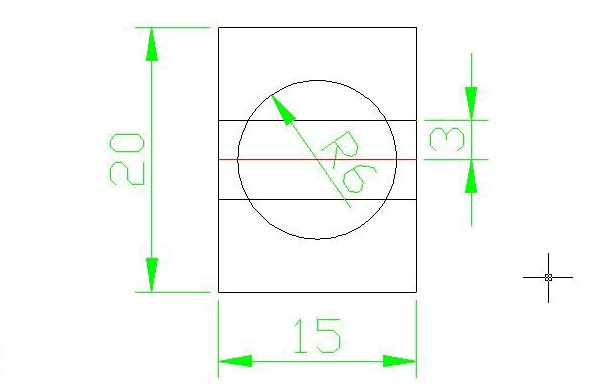

1.依據下圖數值繪制相應的圖形。

CAD繪制軸承

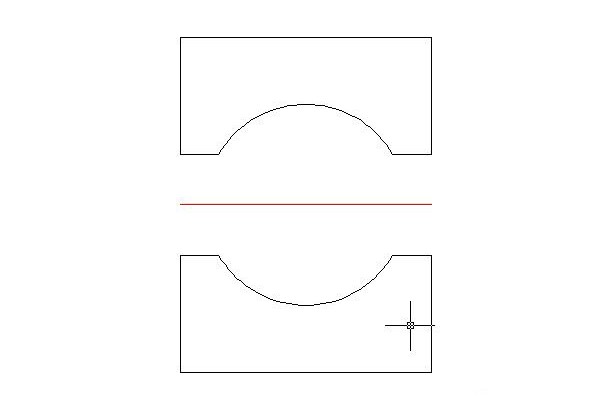

2.用修剪操作對上圖進行修改以達到下圖所示效果。

CAD繪制軸承

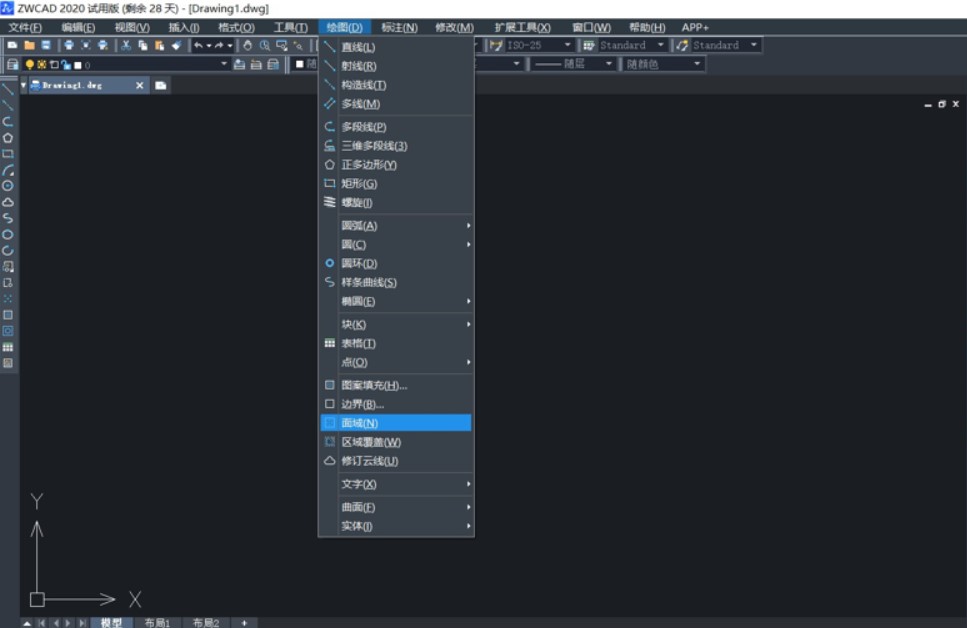

3.在菜單欄中選中繪圖,單擊轉換為面域。



CAD繪制軸承

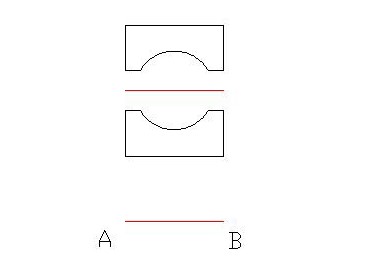

4.對中間的紅色輔助線進行偏移,距離為20,得到直線AB.

CAD繪制軸承

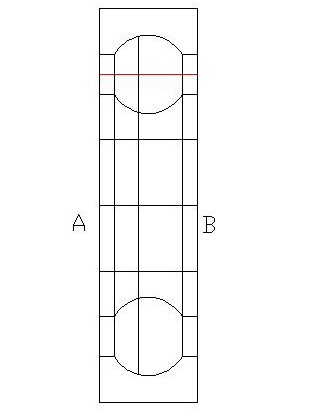

5.以直線AB為軸執行旋轉命令路徑(繪圖-實體-旋轉),得到下圖。

CAD繪制軸承

6.設置滾珠命令路徑(繪圖-實體-球體直徑6

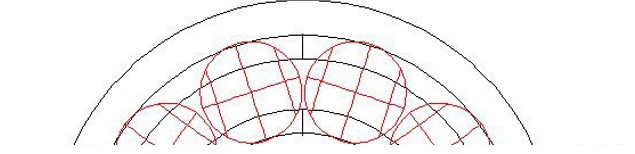

7.最終得到軸承的大致效果如下。

CAD繪制軸承

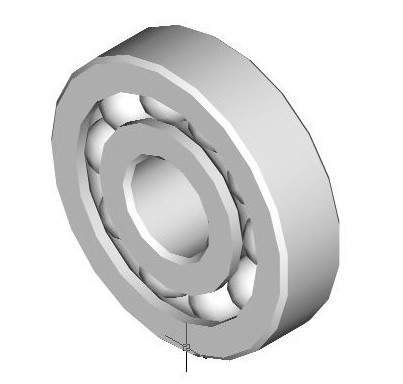

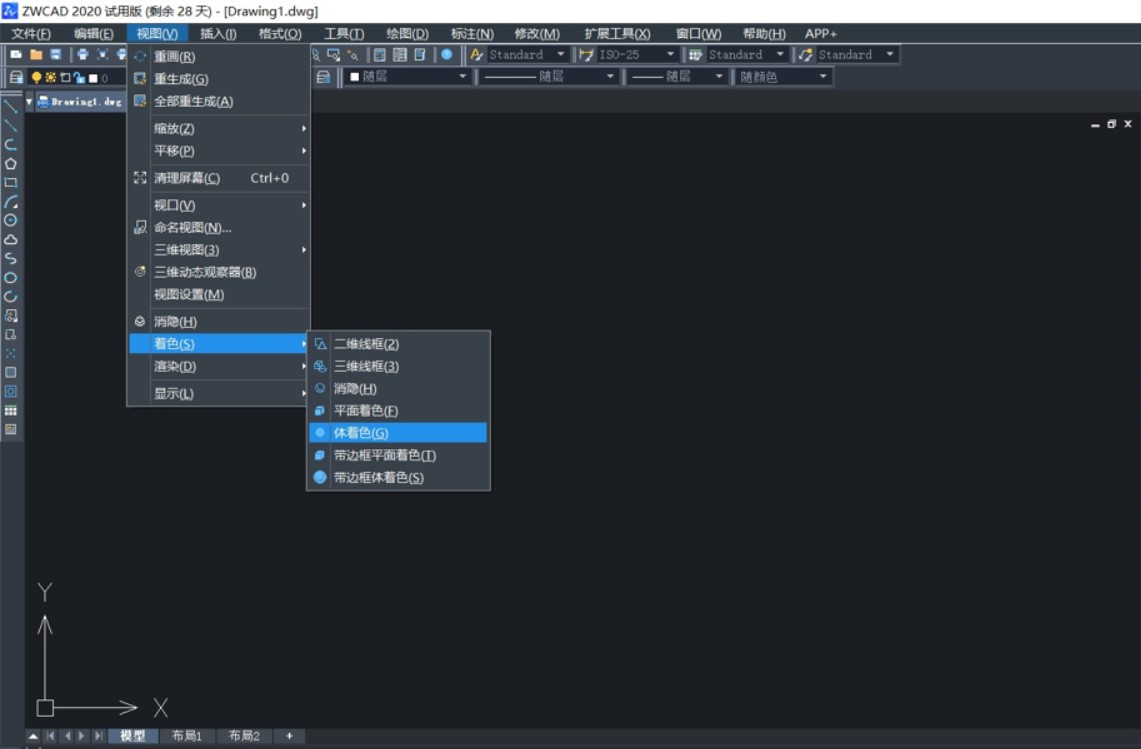

8.點擊視圖-著色-體著色對軸承進行上色,得到最終效果如下。

CAD繪制軸承

CAD繪制軸承

這樣一個軸承是不是很逼真呢?趕緊動手來試一下吧!
