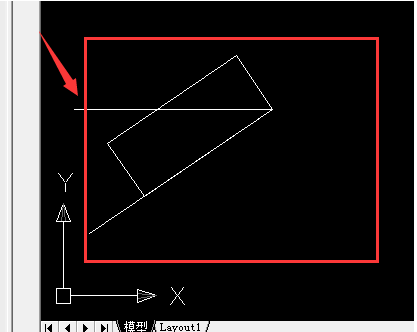

在制圖的時候時常需要對圖形進行偏移、旋轉等操作，有些初學者可能會有些陌生，尤其是在偏轉角度不確定的時候該怎么辦呢？比如下圖，要怎么把矩形1旋轉至2所示的角度？今天就來學習下CAD怎么旋轉圖形。

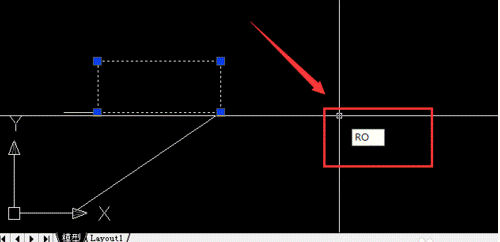

首先將矩形選中，在命令行中輸入RO快捷鍵，然后單擊空格鍵。

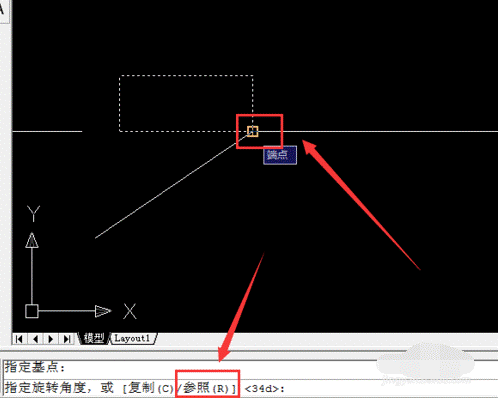

進行基點的指定，此時命令板中會出現命令，選擇參照（R），空格確定。

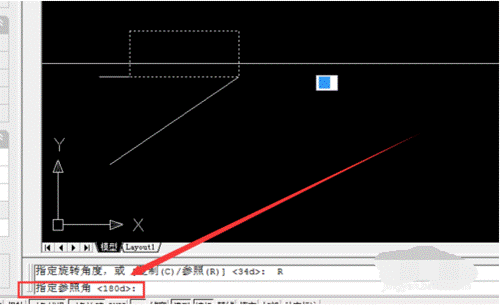

此時就會發現命令板中顯示“指定參照角”；

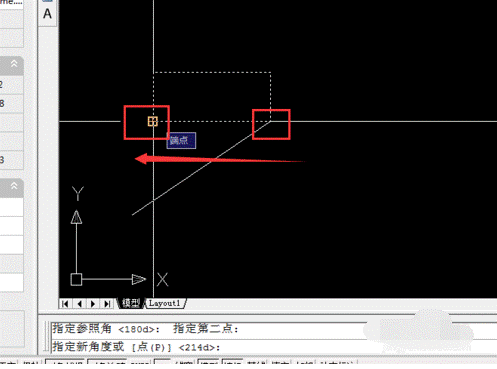

接下來進行旋轉點的指定，鼠標單擊分別選擇矩形下方左右兩個點；

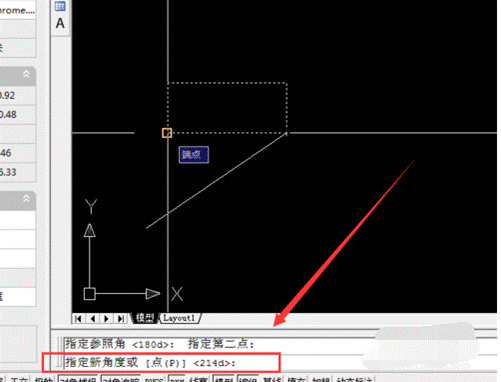

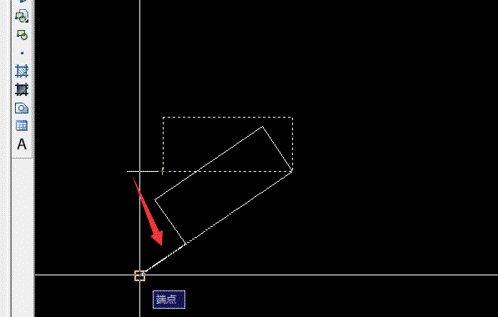

如下圖所示，此時命令板中會出現“指定新角度”，選中新角度的另一邊就完成矩形旋轉操作啦！
是不是很簡單呢？講解就到這里啦，希望對你有幫助~
