VCD對于現代而言可能稱得上是“古董”了,相信很多人沒見過這種東西。但是并不影響我們拿它來練練手,今天就來看下怎么用CAD畫VCD的平面圖吧!
1.打開CAD制圖軟件,新建文件。

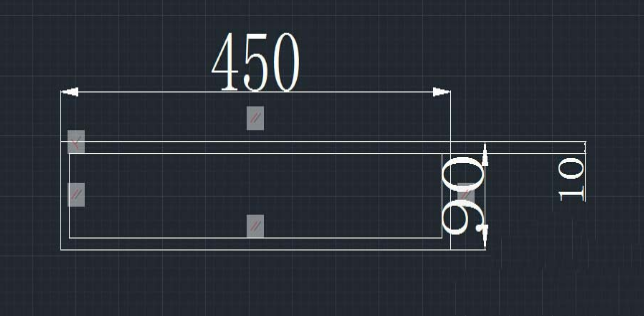

2.在左側工具欄中選擇“矩形”,在視圖中繪制一個450mm*90 mm的直角矩形;然后對其進行向內偏移,距離為10 mm。

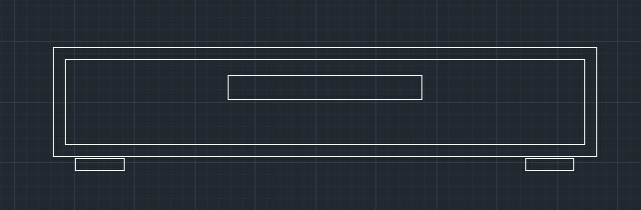

3.再用矩形命令繪制160 mm*20 mm的直角矩形;然后就是VCD的底腳啦。同樣也是用矩形命令進行繪制,大小為40 mm *10 mm(這里可以進行矩形的兩次繪制,也可以使用鏡像命令進行復制),基本形狀如下。

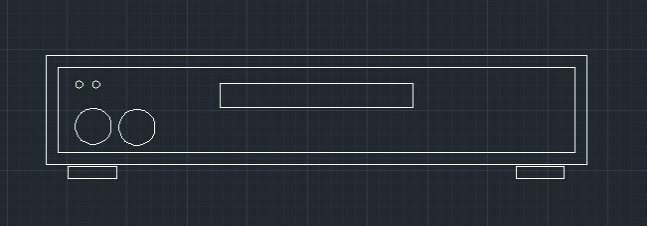

4.在左側工具欄選中“圓”命令,分別繪制半徑為15 mm和3 mm的圓,利用移動和復制命令使其呈現如下圖所示效果。
5.接下來就是繪制VCD機上的小按鈕啦。用矩形工具繪制10 mm*5 mm的直角矩形,使用移動命令將其放置在合適的位置。然后使用陳列命令,選擇剛繪制好的小矩形,單擊空格鍵確定,再選擇“矩形”選項,單擊空格鍵確定;然后選擇“間距”選項并按空格鍵確定,設列數之間的距離為16,再次單擊空格鍵;在命令行提示中選擇“行數”選項,設置列數為10,行數為1,單擊空格鍵確認。

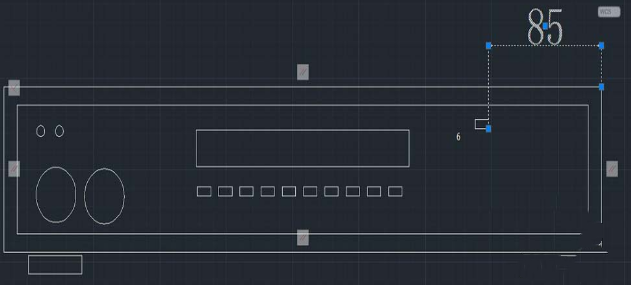

6.再次用矩形命令和圓命令,分別繪制一個10*5 mm的直角矩形和半徑為4 mm的圓,并進行位置偏移如下。

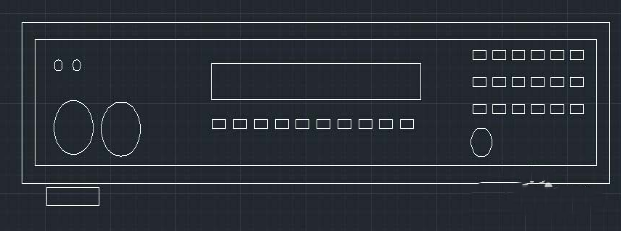

7.對右上角的小矩形執行“陳列”命令(操作同步驟5),間距為15,繪制3行6列的小矩形按鈕如下。

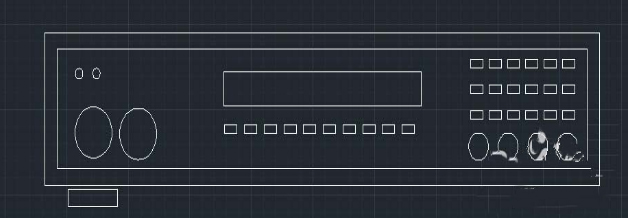

8.同理,對右下方的小圓也執行“陳列”命令,間距為24,行數為1,列數為4.
VCD機平面圖的繪制過程到這里就結束啦,剛?cè)?span>CAD的小白可以用這個案例試試手哦!
