在繪制施工圖、建設圖的時候我們不可避免會碰到要提取圖形數據的情況，畢竟如果沒有坐標數據這幅圖紙就會不利于看圖者的理解。那么提取坐標的方法有哪些呢？下面給大家介紹兩種方法：

一、“list”命令

1.打開CAD軟件，打開文件，選擇圖形中需要提取坐標數據的點；

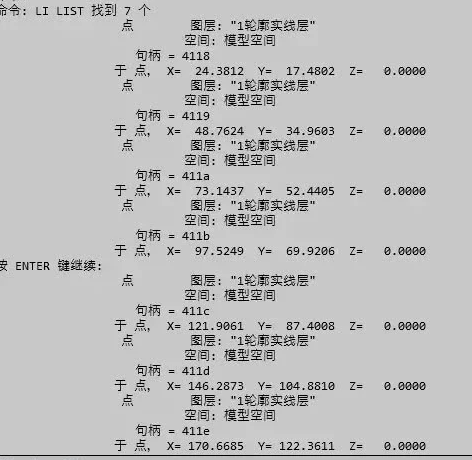

2.在命令行中輸入“Li”，這時候所選取點的坐標數據就被提取出來了。

但這個方法的缺點就是只適用于數據量不大的情況，數據量大時很難進行一個個坐標數據的提取，所以接下來我們看另一個方法。

二、“提取數據”法

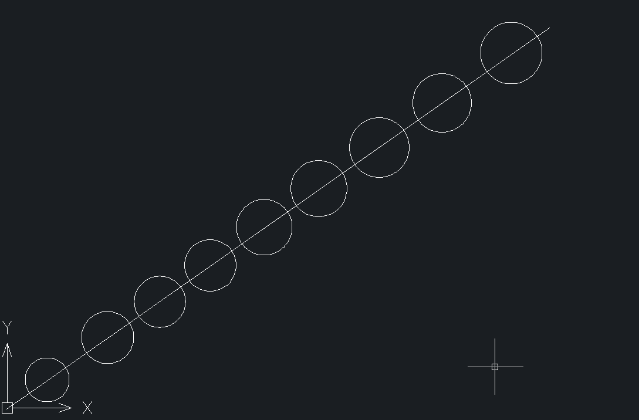

采用舉例法來說明：以上面的圖形為例，如果我們要獲取圖形上的所有圓的坐標數據，需要執行下列操作：

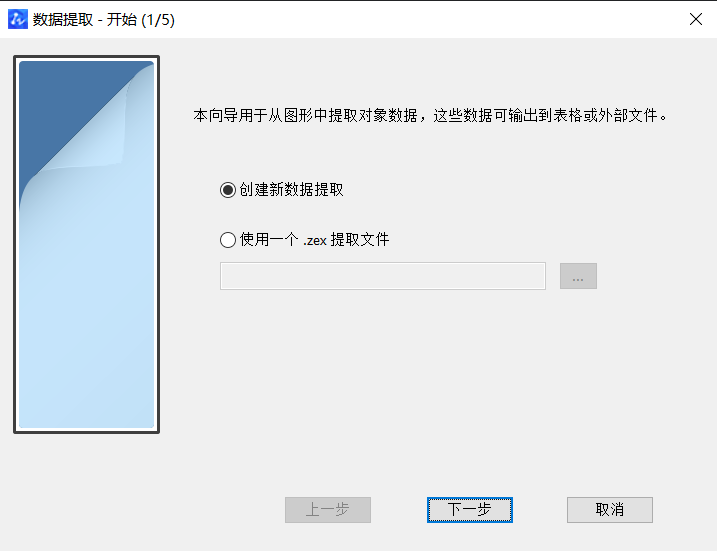

1.在命令行中輸入"DATAEXTRACTION"，會彈出如下對話框。

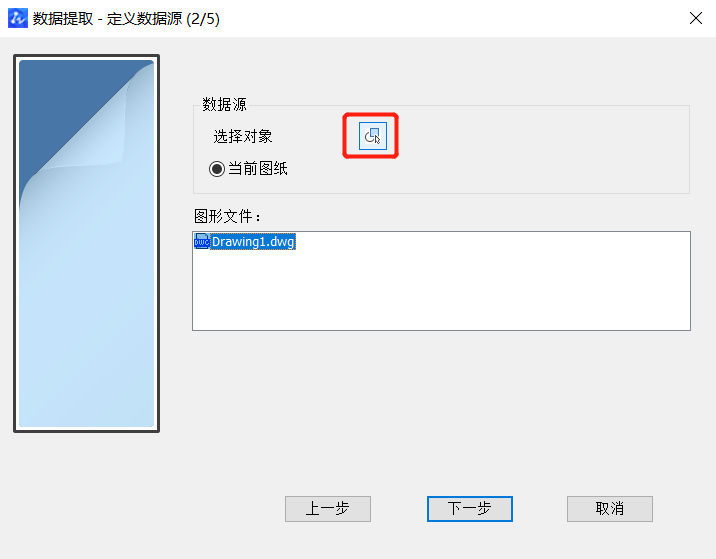

2.選擇“創建新數據提取”，點擊“下一步”；在定義數據源界面，選擇“當前圖紙”，點擊圖中的小圖標；

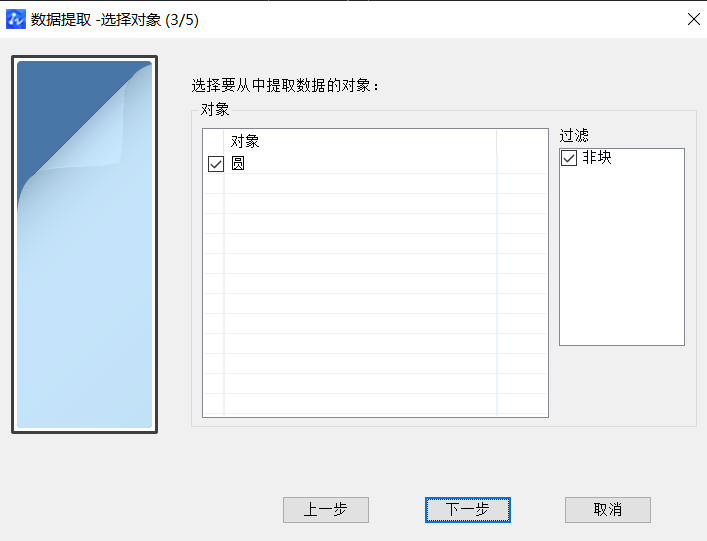

3.在界面中選中所有的“圓”，右鍵結束選取，單擊下一步；

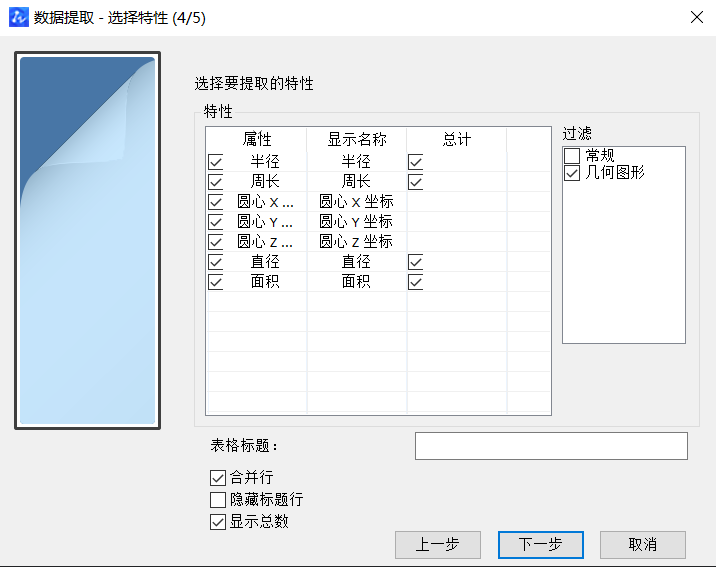

4.在右側“類別過濾器”中選擇“幾何圖形”，單擊“下一步”；

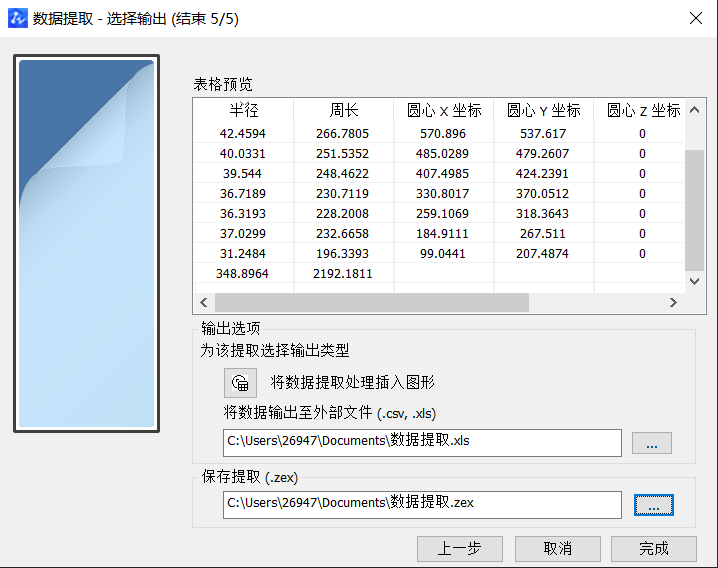

5.選擇數據保存的格式，選取存儲位置并重命名，單擊“下一步”后完成了數據的提??；

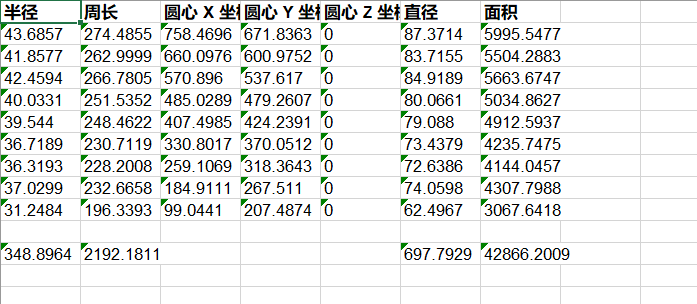

找到“數據提取”所在目錄并打開就可以看到提取出來的所有圓的數據了！是不是很神奇？動手試試吧！
