我們?nèi)绾斡?a href="http://wojiangjie.com/" target="_blank">CAD繪制水滴圖形呢?
水滴聽起來好像用CAD軟件繪制會比較復雜,但是它其實繪制起來超級簡單呢!詳情操作請看下文:
1.首先,我們要打開CAD軟件。
2.我們打開正交,繪制一條適當長度的直線。
3.然后,我們以直線中點為圓心,半長為半徑,做一個圓。
4.刪除多余的線段,剩下半個弧,如圖所示。
5.以圓弧中點,做一條適當長的垂直向上的直線。連接弧端到直線頂?shù)膬蓷l直線。
6.刪除多余的線條,這樣水滴圖像就繪制完成了。

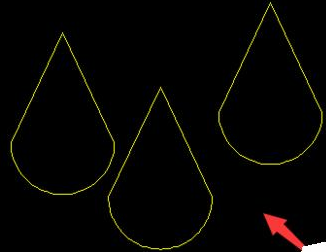

7.下圖兩個復制位置分布均勻水滴圖像。
