CAD附著并縮放圖像的設置
在使用CAD繪圖時，我們要用到縮放圖像的設置，本文給小伙伴們介紹一些操作步驟。
1.我們先打開CAD軟件。

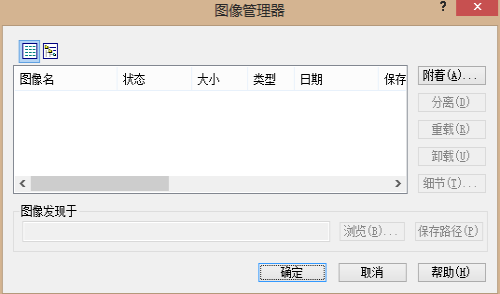

2.點擊“插入”點擊“圖像管理器”再點擊“附著”，我們也可以輸入“IMAGE”命令，然后回車，這樣也可以打開“圖像管理器”。

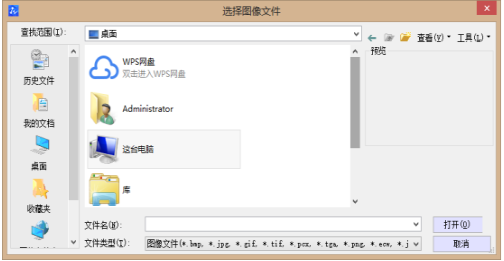

3.彈出的“選擇圖像文件”對話框中，我們選擇我們所要附著到當前圖形中的，圖像文件，點擊“打開”。

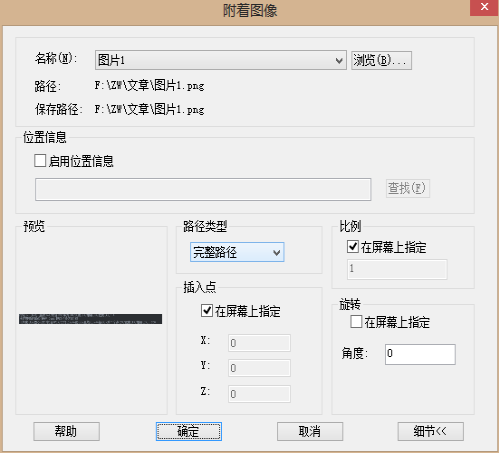

4.CAD軟件系統會打開“附著圖像”對話框，我們勾選“在屏幕上指定”的復選框，任意點擊界面一處插入點，調整縮放的比例以及旋轉的角度即可。最后，點擊“確定”按鈕，就成功附著并縮放圖像了。
