CAD標注中如何添加沉頭符號?
我們在使用中望CAD軟件繪圖時,如何在CAD標記中插入沉頭符號呢?本文將為大家介紹一些操作步驟,希望能幫助到大家!

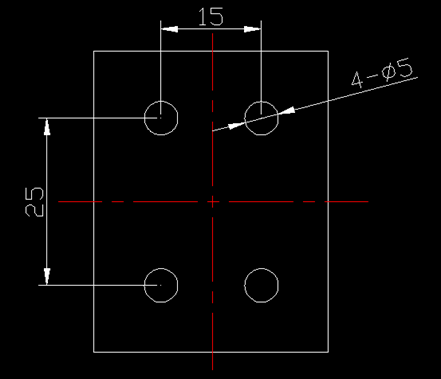

1.首先,我們打開中望CAD軟件,插入需要插入沉頭符號的圖紙。
2.我們點擊“編輯標注”,我們也可以在命令行輸入“dimedit”命令來打開編輯標注,然后,我們在“輸入編輯標注類型”中選擇“新建N”。
3.我們需要在出現的對話框里輸入“v1.5”,1.5表示沉頭的深度,用鼠標選擇“v1.5”,把字體選為“GDT”。

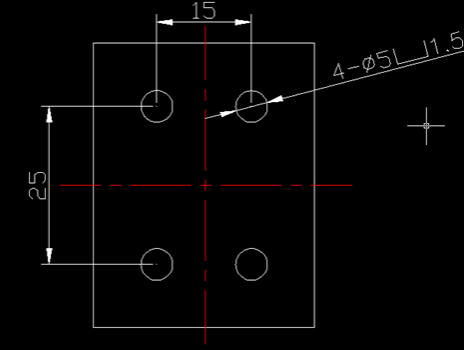

5.設置完成后,選擇需要編輯的尺寸標注,就會得到想要的效果。
