CAD如何將圖形移動到水平位置

首先,我們打開CAD軟件

方法一:

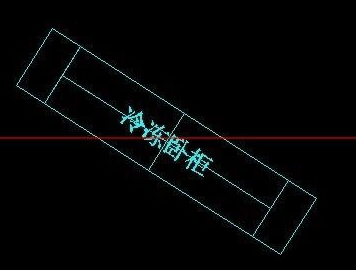

1.如下圖所示,我們要這個對象調整到水平位置。

CAD如何將圖形移動到水平位置

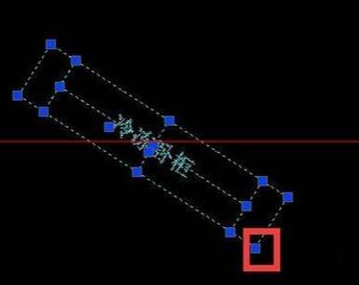

2.選擇這個對象并以這個對象的右下角的冷點為基點。

CAD如何將圖形移動到水平位置

3.我們單擊冷點變成熱點后,多次空格,調整到旋轉命令狀態。

4.這時在命令行中輸入R,選擇“參照”命令。

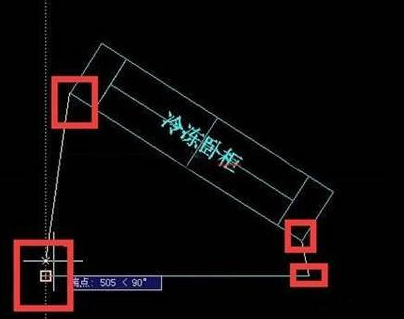

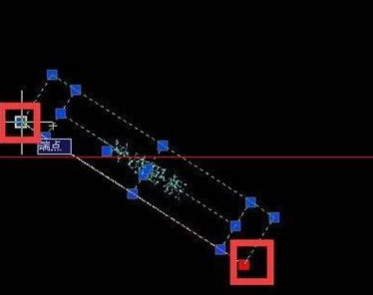

5.然后,我們點擊如下圖所示的兩個點。

CAD如何將圖形移動到水平位置

6.開啟正交模式可以快速的將傾斜對象調整成水平位置。

方法二:

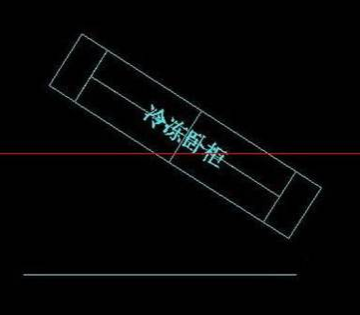

1.我們通過AL命令也能達到這樣的效果。我們隨便做一個水平線,如圖下所示:

CAD如何將圖形移動到水平位置

2.選擇對象,在命令行中輸入AL命令,如圖所示:

CAD如何將圖形移動到水平位置

3.如圖下所示,我們選擇源點和目標點這四個點后,空格后就可以快速將對象調整到水平位置。

CAD如何將圖形移動到水平位置
