CAD等比圖案縮放技巧

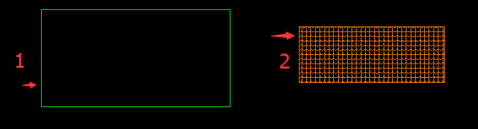

CAD軟件中繪制圖形時,我們想把小矩形放入到大矩形里,該如何設置兩個矩形的寬度是一樣的?

1.我們把小矩形放進大矩形里,并且要保持其中一個端點是吻合的,接著選中小矩形,按縮放快捷鍵sc,然后按空格鍵確定。

CAD等比圖案縮放技巧

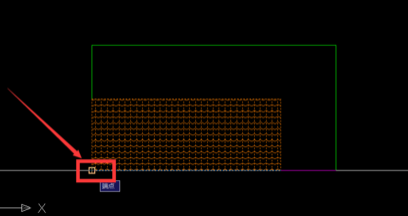

2.然后根據提示指定一點為基點。

CAD等比圖案縮放技巧

3.接著會彈出提示命令,直接輸入?yún)⒄誖,按空格鍵確定。

4.根據命令提示指定長度(這個指定長度是要改變的那個長度,即小矩形的寬度),直接輸入長度數據就可以了。

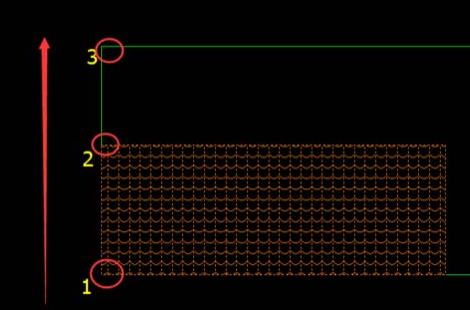

5.我們用鼠標選擇1、2點(1和2之間的線段就是上面所說的指定長度),然后向3這個點逐漸放大,最后2點與3點重合(3就是命令中的第二個點)。

CAD等比圖案縮放技巧

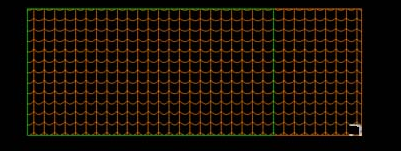

6.這樣就完成了。

CAD等比圖案縮放技巧
