CAD標注樣式快捷鍵是什么？

CAD標注樣式的快捷鍵是D，D+空格就出來了，具體我們來看看如何操作吧。

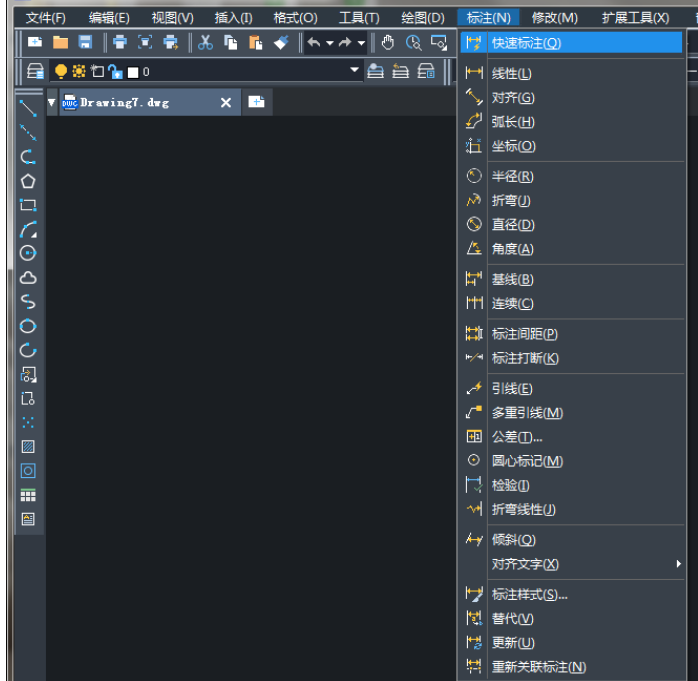

1、首先我們打開中望CAD,使用Ctrl+n新建一個文件，就文件之后上面有開始我們點擊標注就可以看到所有的標注形式。比如線性標注，快速標注。

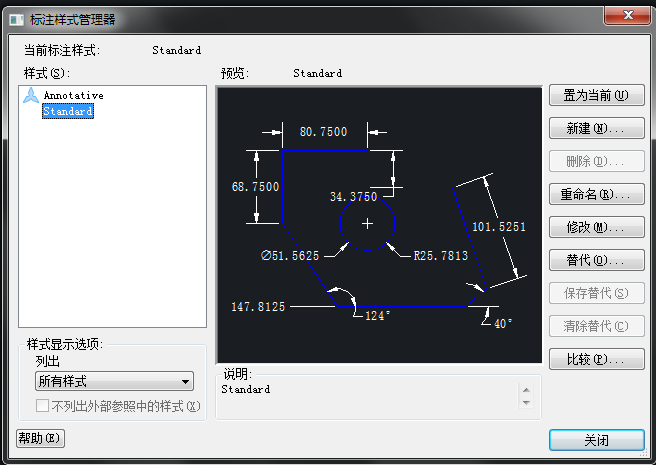

2、找到上方的標注，然后把光標移動至標注樣式圖標上即可出現標注樣式，我們點擊進入，就可以看到之前設計好的多種標注樣式。

3、點擊我們之前我們?cè)O(shè)置好的任意一個標注樣式，然后點擊右邊的修改，即可進入樣式修改頁面。

4、進入樣式修改頁面之后，可以看到樣式修改包括線，符號和箭頭，文字，公差參數設置。

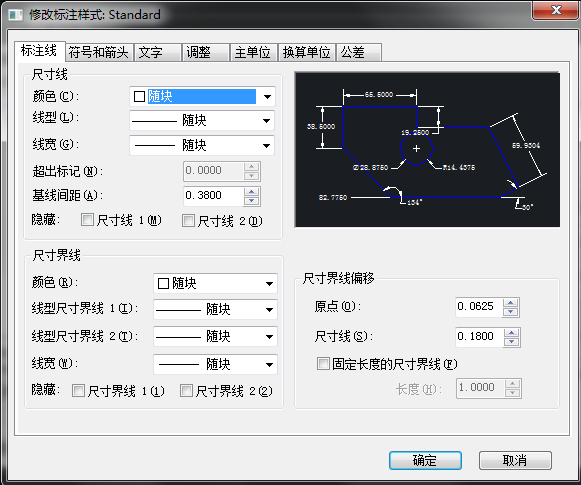

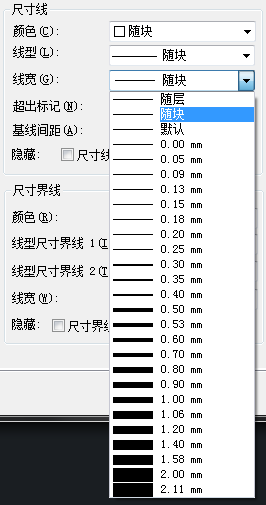

5、首先對線的樣式進行調整，包括線的顏色、線型，線寬，超出標記，極限間距等參數，我們將其設置為自己需要的參數即可。

6、設置符號和箭頭。我們將第一個箭頭，第二個箭頭均設置為實心閉合，然后將引線也設置為實心閉合，然后將箭頭大小設置為0.3即可。

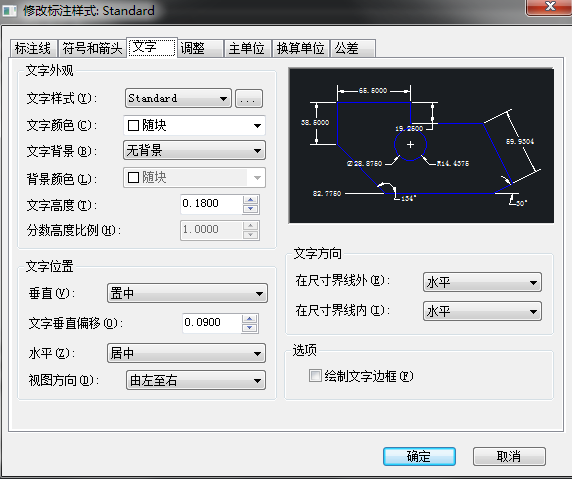

7、設置文字樣式。文字字體可以設為宋體，羅馬體等，文字顏色設為物色，填充顏色為無，最后我們?cè)僭O(shè)置文字高度為0.45，設置文字位置為垂直居中，水平居中。

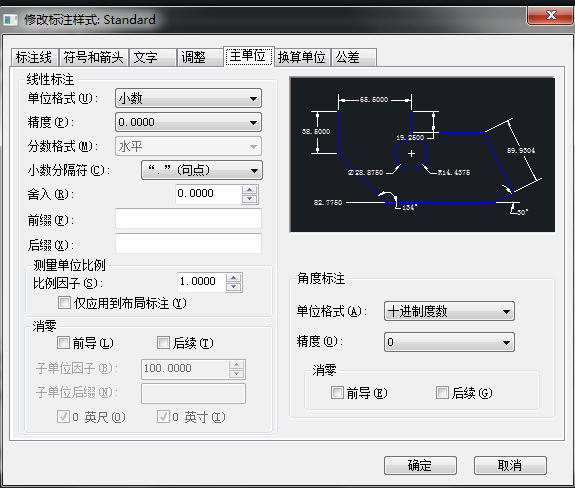

8、接下來，我們?cè)O(shè)置主單位。我們依據實際情況設置主單位的格式，可以設置為小數貨整數，一般將精度設置為保留兩位小數，設為舍入即可。
