CAD不等比縮放技巧
CAD下圖形怎么進行不等比縮放?

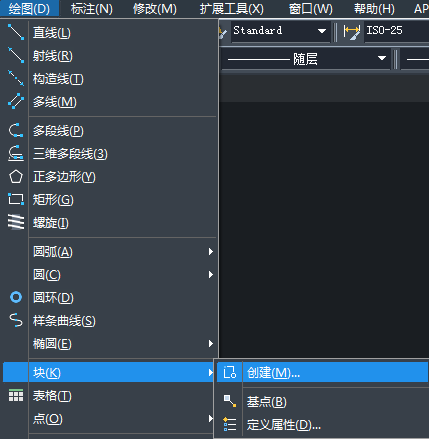

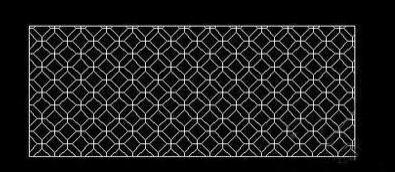

1.我們先將這個圖案自定義成塊,點擊:繪圖→塊→創建,快捷鍵b。

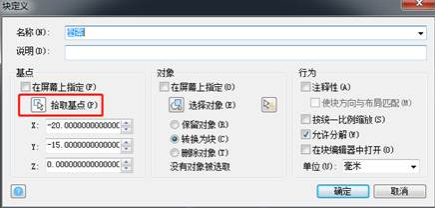

2.在自定義塊時,需要選中圖案的基點,便于作圖方便。如果不選,默認是坐標原點。
3.然后,我們給圖形命名,點擊確定;我們雙擊圖案,這時圖案已經結成塊了。

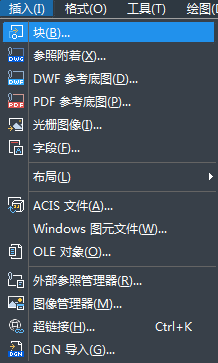

4.我們點擊“插入”再點擊“塊”。
5.彈出對話框,找到縮放比例。想要縮放的是Y軸,將Y軸的比例調小即可,設置好比例后,點擊確定。

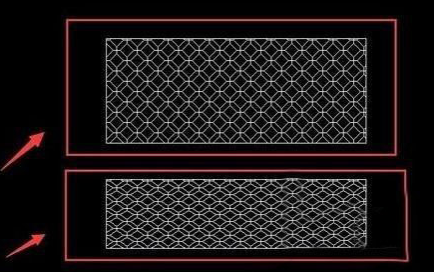

6.對比效果,可以看到Y(jié)軸的比例成功縮小。
