CAD比例設置技巧

我們?cè)诶L制大型設計圖時，調整一下比例，會使圖紙看起來比較美觀，那我們來看看如何調整比例設置。

1.首先，我們打開CAD軟件。

2.我們插入圖紙，圖紙比例是1:1。

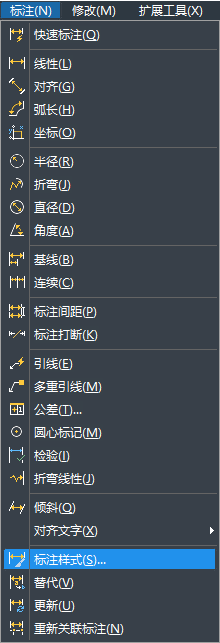

3.點擊“標注”在點擊“標注樣式”。

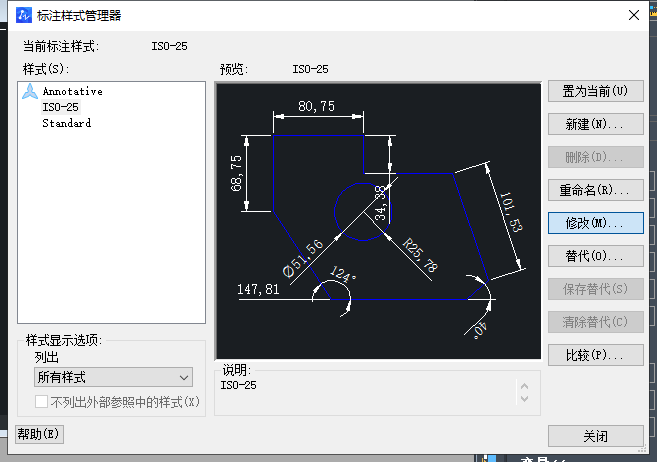

4.彈出“標注樣式管理器”的對話框，我們點擊“修改”。

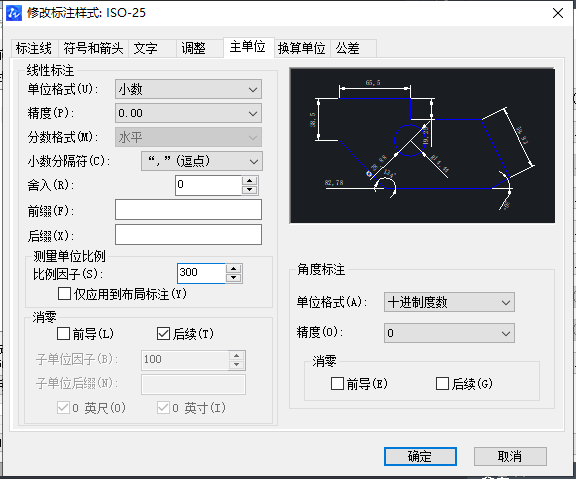

5.點擊“主單位”把比例因子調整你需要的數值，這里我們舉例修改為300。

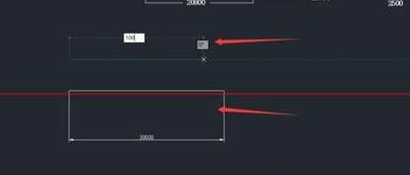

6.我們來測試一下，我們畫一條100的線，我們來標注一下。

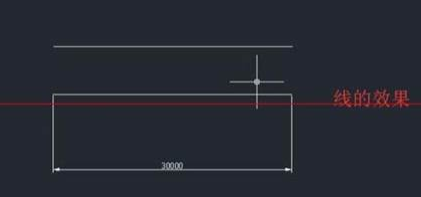

7.就能看到標注的單位是30000。
