在CAD中如何用命令拆分圖例？
我們?cè)儆肅AD繪圖時，想快速拆解圖例，我們?cè)鯓尤ゲ僮髂兀?/p>
1.首先，我們打開CAD軟件，輸入“Rectang”命令，回車。然后，我們?cè)趫D紙上繪制一個矩形，70*30為大小的。
2.我們選中矩形，輸入“Explode”命令，回車。然后，我們按順序點擊它的四邊，把它分成四條獨立的線段。
3.然后，我們?cè)佥斎搿癉IVIDE”命令，回車。選一條直線，在命令行中輸入3，就可以把直線分成三段。但是這樣是看不出被分割的。

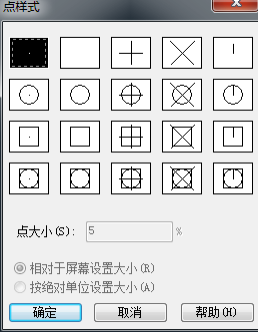

4.我們點擊界面的“格式”在選擇“點樣式”，之后，會彈出一個對話框，在對話框里我們可以設置點樣式的大小，設置完成點擊確定。
5.這樣我們就可以看到節點分割的矩形啦！
