CAD構造線的作用

1.命令格式

命令行:Xline (XL)

CAD構造線的作用

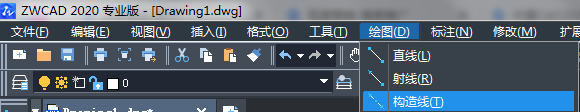

菜  單:[繪圖]→[構造線(T)]

CAD構造線的作用

工具欄:[繪圖]→[構造線]



CAD構造線的作用

構造線是沒有起點和終點的無窮延伸的直線。



2.操作步驟

通過對象捕捉節點(node)方式來確定構造線,構造線命令的選項介紹如下:

等分(B):垂直于已知對象或平分已知對象繪制等分構造線。

水平(H):平行于當前UCS的X軸繪制水平構造線。

豎直(V):平行于當前UCS的Y軸繪制垂直構造線。

角度(A):指定角度繪制帶有角度的構造線。

偏移(P):以指定距離將選取的對象偏移并復制,使對象副本與原對象平行。



3.注意@

構造線作為臨時參考線用于輔助繪圖,參照完畢,應記住將其刪除,以免影響圖形的效果。
