CAD如何通過切線交點繪制曲線
曲線要素給了交點坐標和切線方位角，我們該如何繪制曲線呢？

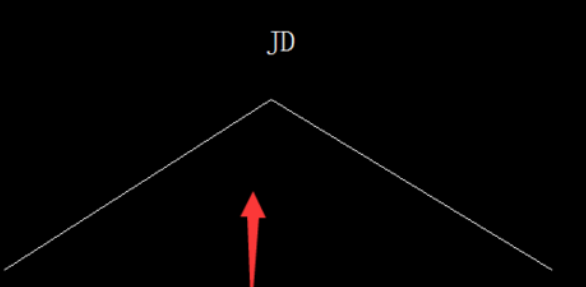

1.已知條件如下圖所示：

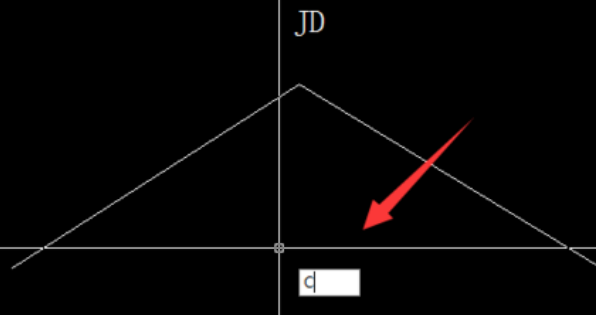

2.輸入畫圓命令，“c”，回車。

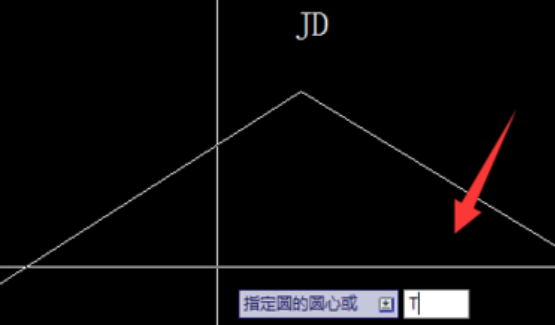

3.輸入命令“t”，回車。
4.指定圓的第一個切點。
5.指定第一條切線上的任意一點。

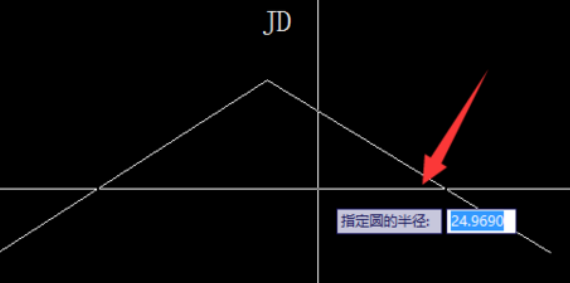

6.指定相切圓的半徑，回車。

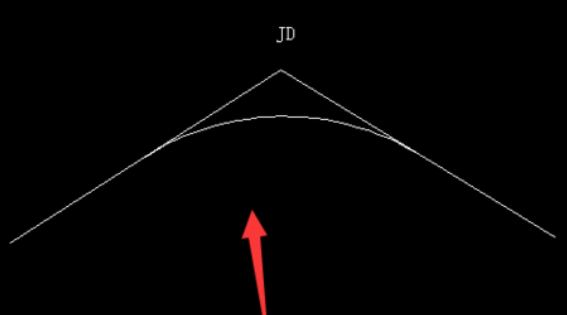

7.就可以得到一個相切的圓；對其進行修剪，就可以得到想要的曲線。
