CAD布局背景顏色
CAD如何改變布局的背景顏色?工具——選項——顯示——顏色
在顏色選項中點窗口元素下拉菜單,選模型空間背景,然后在下面的顏色下拉菜單下選擇你喜歡的顏色,點應用并關閉就搞定了!

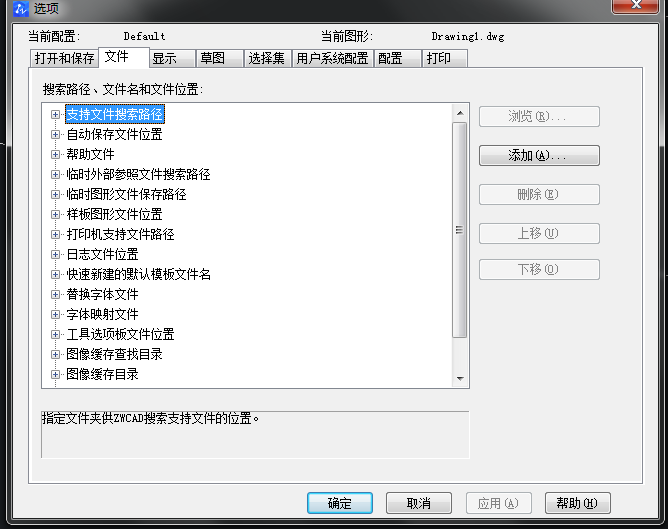

在命令行輸入“op”,空格鍵執行命令打開選項對話框。

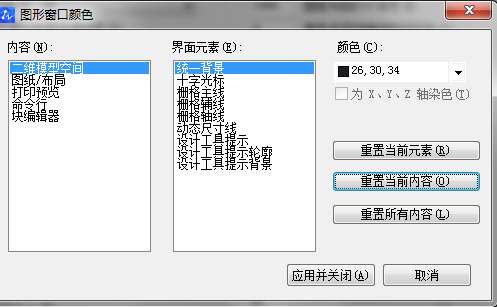

點擊“顯示”選項卡,再點擊”顏色“按鈕,打開對話框。

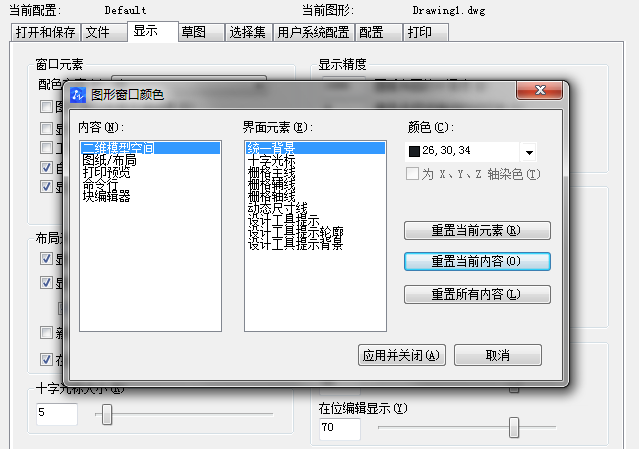

分別選中“圖紙/布局”及“統一背景”。
在顏色下拉菜單選擇黑色,并點擊“確定”關閉選項卡。
回到選項對話框,去掉布局元素中“顯示圖紙背景”復選框?qū)︺^,確定。
確定后可以發現
”布局“界面底色就變成黑色了。這樣,再打開別人傳來的圖紙就能正常觀看了。
這樣,我們通過CAD設置顯示背景顏色和布局元素參數設置,就可以得到需要的布局顯示黑色背景效果了。
