CAD如何按比例打印

一、插入在布局空間的圖框是嚴格按照1:1的標準圖框大小插入的,例如A3的圖框,應該是420X594 當然,有些公司的圖框有些小偏差,那是圖框本身的原因,就不作討論了。

二、圖框插入后,那么布置在圖框中的視口比例應該是根據你視口內對應的圖形的標注尺寸的比例來確定視口的比例,例如視口A里面是一個局部平面,該平面的標注尺寸比例為1:50,那么對應視口A的比例就設置為1:50;同樣,若一個圖框中另有其它的視口,如剖面,那么對應的視口根據該剖面對應的標注尺寸的比例設置來確定視口的比例。
其實很多人對出圖比例始終搞不明白,其實無論有多少個圖案在一張圖里體現,我們都會對每個圖案根據該圖案需要表達的內容去判斷該圖案的出圖比例,而該出圖比例最重要的就是對應了該圖的標準尺寸的設置比例。(簡單說明下,例如一個小螺絲,我們可能會判斷它的出圖比例是1:1或是1:2,那么我們對應的選擇標注尺寸的時候就會用1:1的尺寸設置去嘗試,而標出來的尺寸和你畫的螺絲的圖案應該是相互協調的一種關系,而若選擇錯出圖比例,例如選擇了1:10的出圖比例,那么你標注的尺寸甚至比你的螺絲本身圖案還要大,那么是很明顯的不合適,也就是我們說的比例選擇錯誤。)

三、至于視口的比例調整,你可以通過鍵盤命令1/*XP來實現或直接把CAD的視口快捷菜單調出來使用,該菜單可直接選擇視口比例,非常方便。

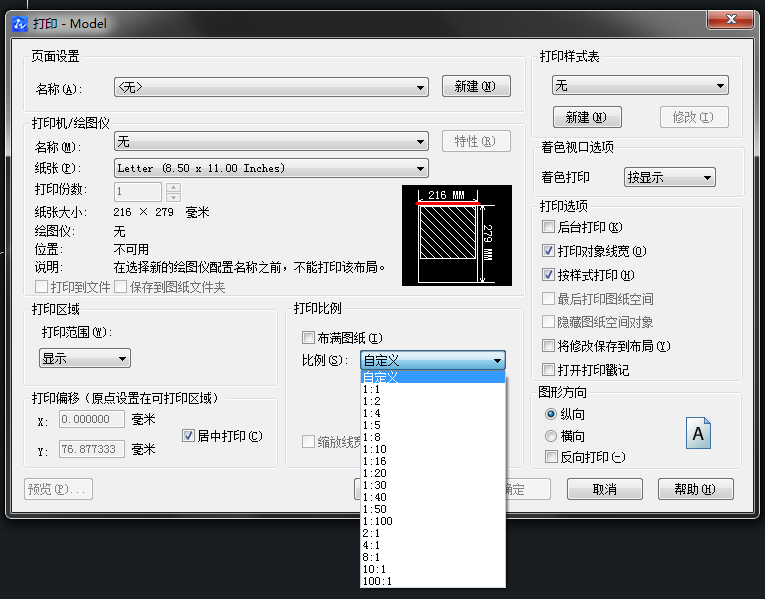

四、打印時如需按比例出圖,則選擇圖框?qū)?yīng)的圖幅,按照1:1的出圖方式出圖即可。

CAD如何按比例打印

五、接下來解釋下所謂1:1打印的含義,所謂1:1打印也就是圖形中的圖框是標準按照1:1的方式插入或繪制的圖框,那么當你在打印界面選擇1:1的出圖方式的時候,所打印出來的圖案的大小必然就是標準的圖紙大小了,而對應的圖框內的各種不同比例的圖形,也是你已經設置好視口比例的,自然也就不會錯了。

最后再解釋下你說的圖紙外邊的白邊問題,如果我們選擇普通的白紙,例如A3白紙來打圖,那么如果你們公司的圖框是嚴格按照297,420的大小制作的,其最外邊應該是打印不到的,這個在打印預覽的時候就可以看得很清楚,而打圖公司一般會使用加大圖紙來打印,才會有白邊出來。

打印時如需按比例出圖,則必須選擇1:1的出圖設置,而不可選擇布滿圖紙,一般我們自己打草圖自己看的時候才選擇布滿圖紙的打圖方式。
