CAD圓環快捷鍵

圓環是由半徑或直徑不同的兩個同心圓組成的組合圖形,默認情況下圓環的兩個圓形中間的面 積填充為實心。

CAD圓環快捷鍵

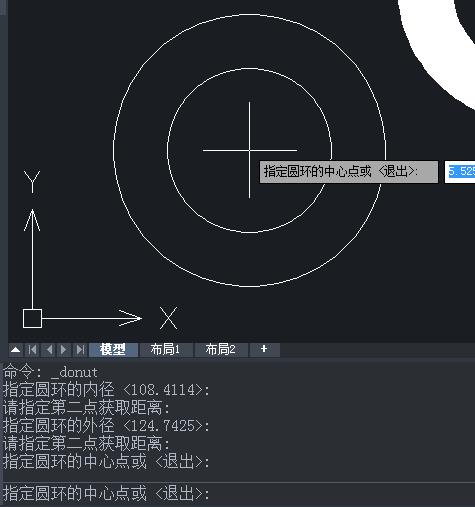

繪制圓環時,首先要確定兩個同心圓的直徑,然后再確定圓環的圓心位置。 調用【圓環】命令的方法如下。

菜單欄:執行【繪圖】I【圓環】命令。

命令行:在命令行中輸入DONUT/DO。

CAD圓環快捷鍵

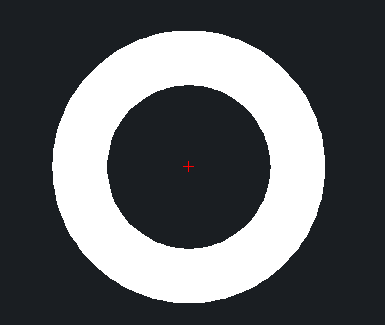

功能區:在【默認】選項卡中,單擊【繪圖】面板中的【圓環】按鈕。 CAD軟件默認情況下,所繪制的圓環為填充的實心圖形。

如果在繪制圓環之前,在命令行輸入FILL命令,則可以控制圓環或圓的填充可見性。執行FILL命 令后,命令行提示如下。
命令:FILL
輸入模式[開(ON)/關(OFF)】<開>
選擇開(〇N )模式,表示繪制的圓環和圓要填充。
選擇關(OFF)模式,表示繪制的圓環和圓不予填充。
