CAD柜式空調設計圖繪制技巧
中望CAD軟件可以用來幫助我們設計一些生活用品,還有家具設計等圖形,今天我給大家介紹如何設置空調,希望能幫助到大家!
1.首先,我們打開中望CAD軟件。

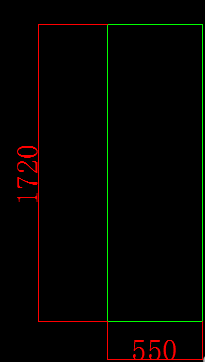

2.我們繪制一個尺寸是550*1720的一個矩形。

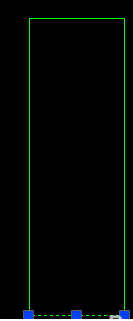

3.用X鍵將矩形分解。

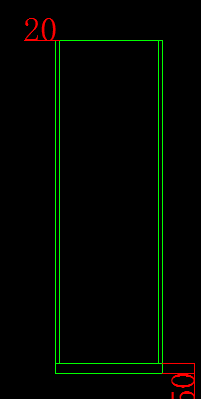

4.我們在矩形的左右各向內部偏移20, 下側往上偏移50。

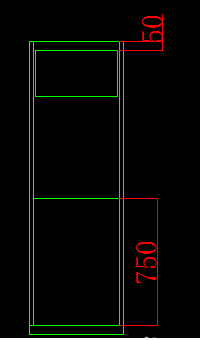

5.在命令行中輸入rec,即畫矩形的命令;再畫一個480*270的矩形,畫好后移動到相應的位置;然后畫條直線在地面800處。

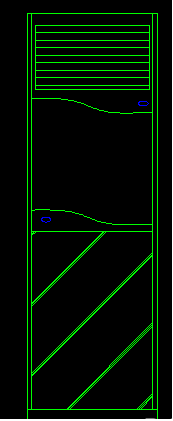

6.我們用橢圓和曲線畫出其他圖案,并在矩形里面填充下來,這樣就完成了!
