在CAD設計的圖形想換成塊怎么辦？
我們?cè)谑褂肅AD繪制完圖形時，想要轉換成塊怎么辦？
1.首先，我們打開CAD軟件。
2.插入繪制好的圖形。
3.我們點擊點擊菜單欄上的“繪圖”再點擊“塊”，點擊“創建”。

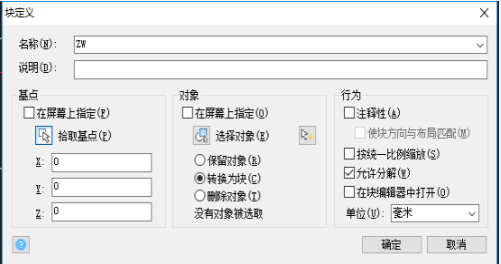

4.在“塊定義”的對話框里，輸入塊的名稱，點擊“拾取點”按鈕 。

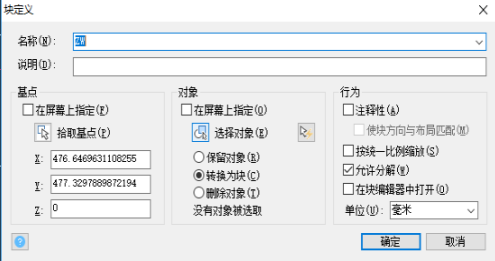

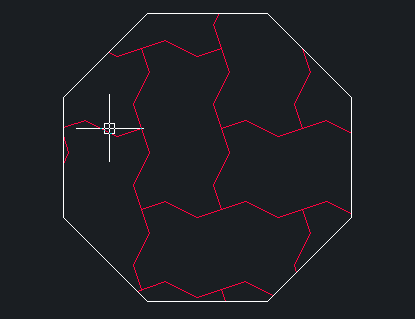

5.我們?cè)趫D形里拾取任意一點，系統會返回到“塊定義” 的對話框，再勾選“選擇對象”和“轉換為塊”的按鈕，然后點擊圖形，再按回車鍵。CAD系統自動返回到“塊定義”的對話框。
6.在“塊定義”的對話框中，我們可以知道我們選擇圖形的數量，確認無誤后，我們點擊確定。

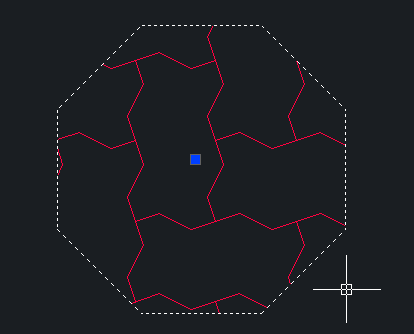

7.這樣我們就轉換完成了。
