CAD自動保存的圖形在哪里？

問題描述

用戶在使用CAD進行繪圖過程中，遇到源文件已經被損壞了并且無法進行修復，這時該怎樣找到ZWCAD自動保存的圖形文件，復原原圖呢？

解決方法一

我們打開CAD命令行，輸入命令【SAVEFILEPATH】。

此時我們看到命令行出現如下提示。

輸入 SAVEFILEPATH 的新值，或輸入 . 表示無 <"自動保存路徑由用戶自定義">:

根據提示，我們把雙引號里的路徑復制，然后粘貼到Windows資源管理器的地址欄中，此時就會打開CAD自動保存下來的文件目錄。

然后在Windows資源管理器中，我們選擇顯示文件類型的拓展名。

在目錄下找到文件類型拓展名是“Zw$”的對應文件，并且把他的文件類型拓展名更改為“DWG”。

CAD系統的默認情況下，對于自動保存的文件會臨時指定一個名稱為” ZU_a_bxxxx.Zw$”。

這里的a實際上是在同一工作任務中，系統打開同一圖形實例的次數記錄。

而b就是指在不同的工作任務中，用戶打開同一圖形實例的次數記錄。

最后xxxx其實就是隨機的數字或字母命名。

解決方法二

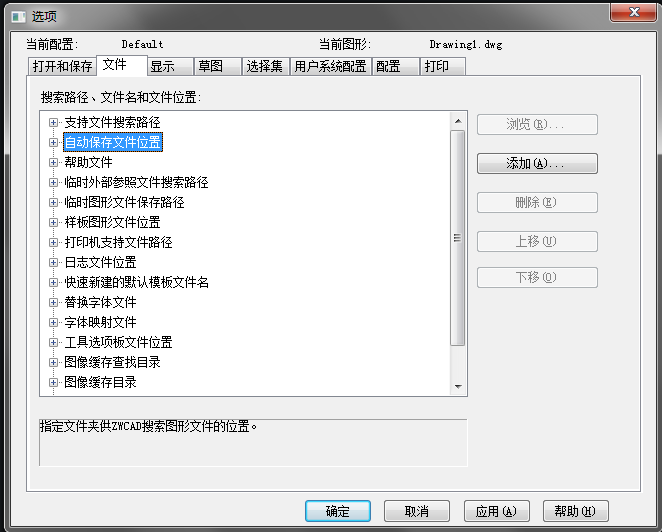

我們?cè)诿钚兄休斎隒AD命令【OPTIONS】，系統就會彈出【選項】的對話框。

這時點擊【文件】選項卡。

再點擊查看【自動保存文件位置】。

然后就把路徑復制，粘貼到Windows資源管理器的【地址欄】中，也是打開了CAD自動保存下來的文件目錄。

回到Windows資源管理器中，選擇顯示文件類型的拓展名。

我們從中可以找到文件類型的拓展名是“Zw$”的相應文件，把它的文件類型拓展名更改為“DWG”即可解決問題。

解決方法三

還有第三個方法是同時按下【W(wǎng)indows】+【R】的組合鍵，輸入命令【%temp%】，然后按enter鍵確認執行，這時就打開了自動保存文件的目錄。如圖。 ?

同樣的，我們?cè)赪indows資源管理器中，選擇顯示文件類型的拓展名。

從中找出文件類型拓展名是“Zw$”的對應文件，并且把它的文件類型拓展名更改為“DWG”即可。
