CAD怎樣設置打印戳記?

如何在CAD圖紙中添加打印戳記呢?

1.首先,我們打開CAD軟件

2.點擊“打印”彈出對話框,勾選“打開打印戳記”,然后點擊后面的按鈕打開“打印戳記”對話框。

CAD怎樣設置打印戳記?

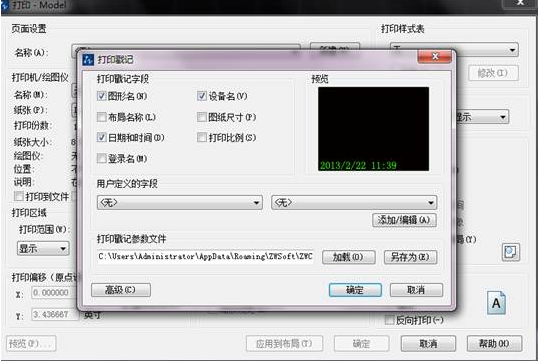

3.在打印戳記對話框中,我們可以勾選一些預設的戳記,如圖形名、設備名、布局名稱、圖紙尺寸、日期和時間、打印比例、登錄名等。點擊“用戶定義的字段”下的“添加/編輯”按鈕可以添加自己需要的特殊戳記;打印戳記的參數還可以保存然后在打印其他圖紙時加載。

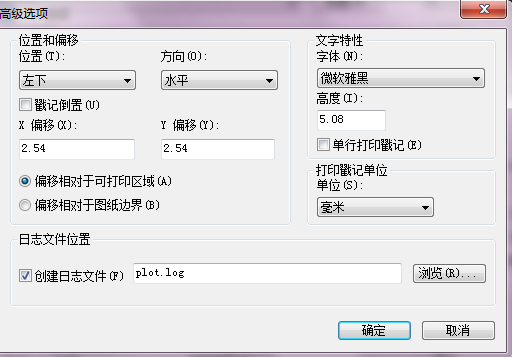

4. 我們單擊對話框底部的“高級”按鈕,會彈出“高級選項”對話框,可以設置戳記在圖紙中的位置,字體、單位等等參數,如下圖所示:

CAD怎樣設置打印戳記?

這樣就設置完成了!
