CAD如何設計曲線?

我們從已知條件得知交點坐標和切線方位角,那我們?cè)撊绾卫L制曲線呢?

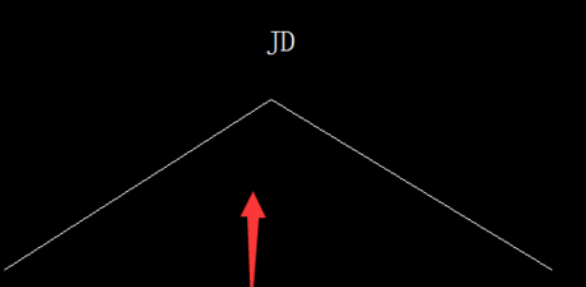

1.已知條件如下圖所示:

CAD如何設計曲線?

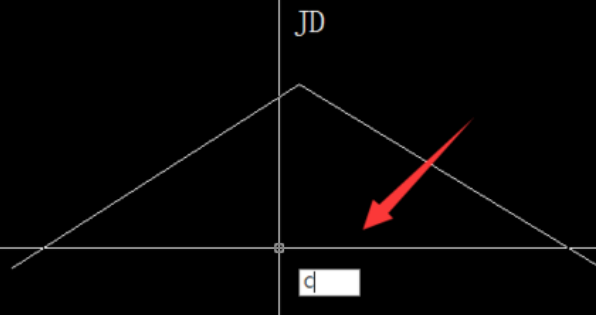

2.輸入畫圓命令,“c”,回車。

CAD如何設計曲線?

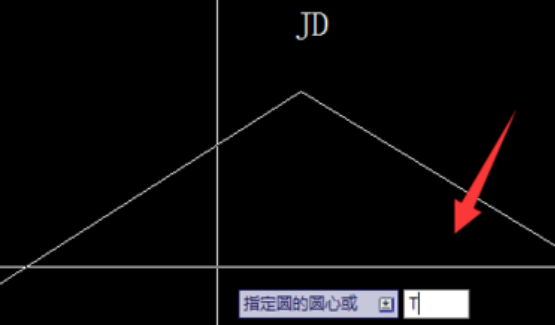

3.輸入命令“t”,回車。

CAD如何設計曲線?

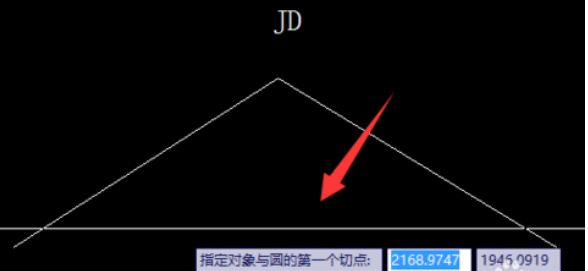

4.指定圓的第一個切點。

CAD如何設計曲線?

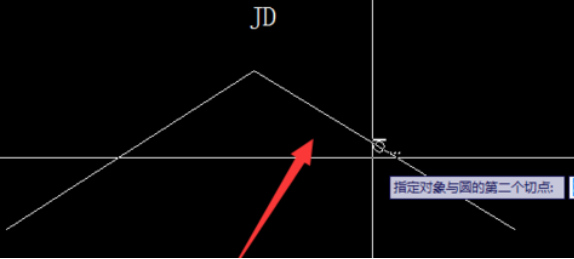

5.指定第一條切線上的任意一點。

CAD如何設計曲線?

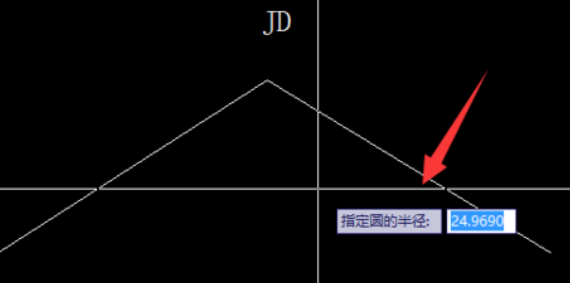

6.指定相切圓的半徑,回車。

CAD如何設計曲線?

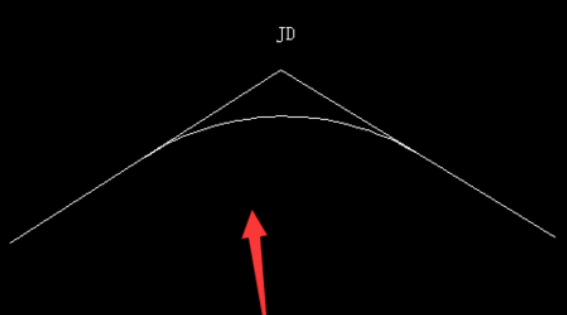

7.就可以得到一個相切的圓;對其進行修剪,就可以得到想要的曲線。

CAD如何設計曲線?
