CAD設計完圖形時怎樣刪除輔助線?

我們在CAD中繪制完設計圖時,發現存在多余的輔助線,我們該如何快速的刪除呢?

1.首先,我們打開CAD軟件,插入圖紙,我們可以看到下圖的A、B線段,相交后有多出來的線段。

CAD設計完圖形時怎樣刪除輔助線?

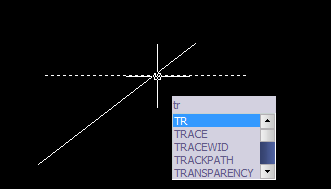

2.我們先輸入修剪命令符“TR”,然后選擇線段。

CAD設計完圖形時怎樣刪除輔助線?

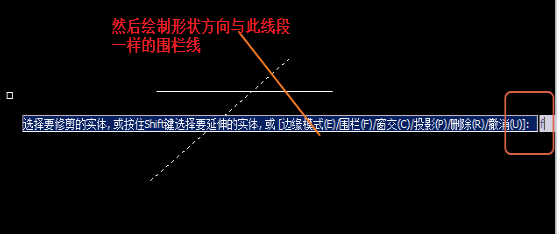

3.然后使用圍欄工具進行欄選,選擇兩條線的突出部分。

CAD設計完圖形時怎樣刪除輔助線?

4.點擊確定,這樣兩條線段相交后多余的線就被修剪掉了。

CAD設計完圖形時怎樣刪除輔助線?

PS:清除輔助線還可以用“窗交命令”,選擇和平常界面上的窗交是一樣的,右下角向左上角拉選,這樣也可以做到快速清除的效果。同時要注意的是,很多人剛開始修剪的時候發現只清除了線段的一條。這個是 為在清除選擇的時候沒有框選兩條直線,所以清除命令只針對了一條,清除后只清除了一條線段的突出部分。我們可以在清除前對兩條線段都進行選擇解決這個問題。
