CAD自動標注使用技巧
我們?cè)谑褂肅AD繪圖時,學會用自動標注可以使我們繪圖時節省一些步驟,本文給大家介紹一些用法。
1.首先,我們打開中望CAD軟件。
2.我們可以先在功能區中打開智能標注。
3.也可以用“DIM”命令行打開它。

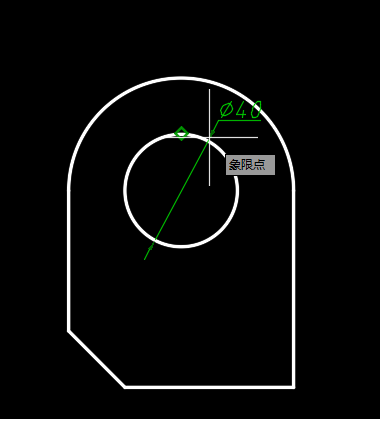

4.我們要標記圓的半徑或直徑的話,只需要選擇智能注釋?zhuān)瑢⑹髽?biāo)放在圓上,然后就會自動顯示半徑或直徑,當鼠標移動到圓的內側時,將出現半徑,并且直徑將顯示在外部,單擊標記,然后單擊左鍵。如下圖:

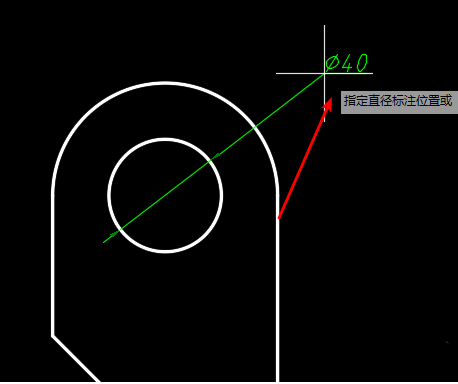

5.然后,我們選擇標注的位置和方向,選擇后,再次單擊鼠標左鍵選擇它,標注就完成了。

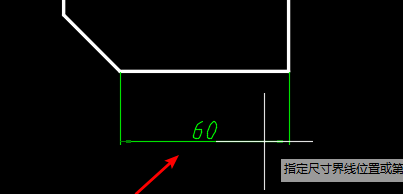

6.當我們標注一條線時,操作都是一樣的,單擊第一個端點,然后選擇第二個端點,然后移動鼠標以確定要確認的標注的位置。
