如何用CAD設計避雷針

避雷針顧名思義感覺就不太好繪制，那我給大家介紹一些繪制技巧。

1. 首先，我們打開中望CAD軟件。

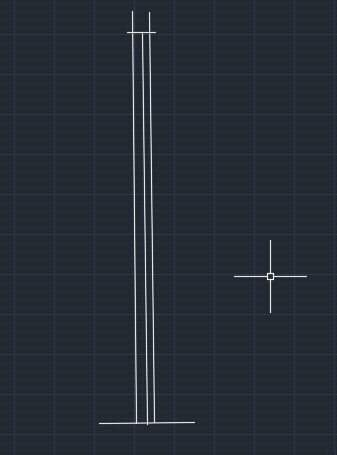

2. 在界面欄找到直線命令，選擇直線命令我們畫出避雷接地裝置的連接線及向天裝置，如下圖：

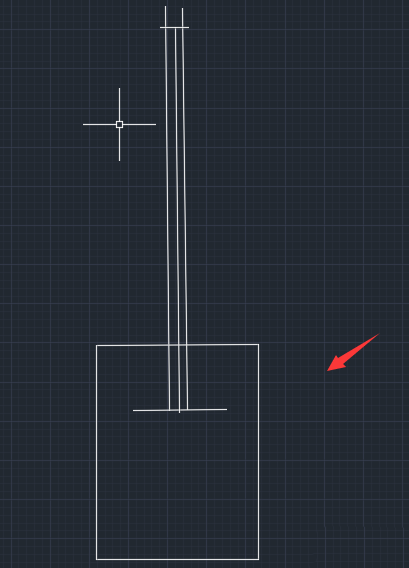

3. 然后，我們再用直線命令在下面繪制出避雷接地裝置的埋地裝置。

4. 我們選擇埋地裝置和連接線我們找到線型選項，在線型內選擇虛線。

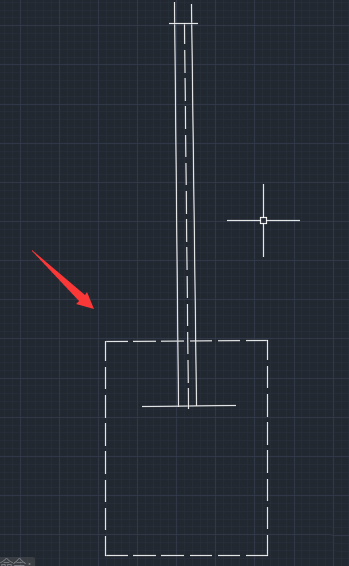

5. 點擊虛線之后將連接線和埋地裝置都設置為虛線線型，如下圖：

6. 設置好線型之后在畫出連接線和埋地裝置之間的部件圖形，如下圖：

7. 繪制完組合圖形之后再在修改里找到修剪選項，選擇修剪選項我們選擇圖形將多余的線進行修剪，然后再在繪圖里找到填充選項。

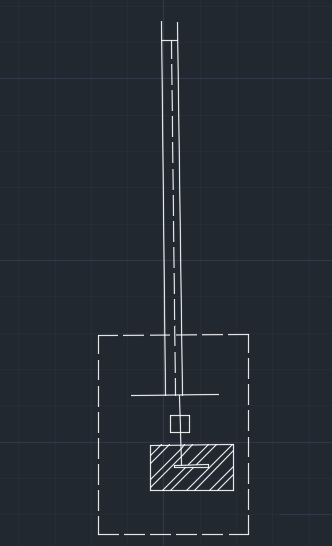

8. 選擇填充選項選擇需要的圖案，將埋地裝置填充為該圖案，這樣我們的避雷接地圖形就繪制好了，如圖所示：
