CAD弧線如何與平行線相切
我們在中望CAD軟件繪圖時,想要將弧線和平行線相切,該怎么去繪制?
1.首先,我們打開中望CAD軟件。
2.我們打開弧線工具,選擇“起點,終點,角度”選項,然后選擇兩條直線的端點,輸入角度“180”,這樣與兩條直線相切的弧線就出來了。

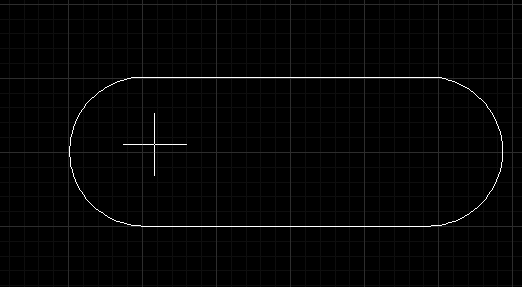

3.第二種方法是利用圓角工具,因為兩條平行線之間的圓角剛好是180度。我們輸入命令符“fillet”,然后直接選擇兩條平行線,這樣CAD軟件就會自動繪制出與兩條平行線相切的弧線;這個方法對于非水平平行的兩條直線也可以用。
