五角星在CAD中有啥繪制技巧嗎？
用CAD畫五角星不難，但也要懂一些設計技巧，這里畫五角星用到的輔助指令有：圓、多邊形、直線、修剪、填充、倒圓角！
方法/步驟

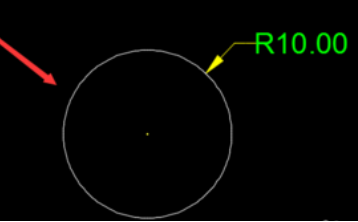

1、使用圓命令先繪制一個半徑為10的圓；
2、使用多邊形命令，以上一步圓心為原點繪制內切圓五邊形；
3、使用直線命令，連接五邊形每兩頂點之間的直線；
4、刪除第一步與第二步繪制的圓和多邊形（圓和五邊形是為了畫直線而作的輔助線）
5、使用修剪命令，剪去五角星內部的直線；
6、使用填充命令為其填充顏色，得到黃色星星；如果想畫圓角的星星，可以先復制一個五角星，然后為其倒圓角，再使用填充，得到紅色星星；
